G25F系列格雷希爾堵密封測試接頭，用于新能源電池包、電機控制器等殼體在進行氣密性測試時，對其各種電連接器插座接口的封堵或是通氣。通過漲緊密封圈的方式密封電插座接口的內壁部分，從而實現氣密性測試。接頭主體部分比較短，防止接頭本身長度及自重影響密封性。如需要通訊測試或是電性能測試請移步到E10系列。

G25F系列的產品視頻

G25F series product video

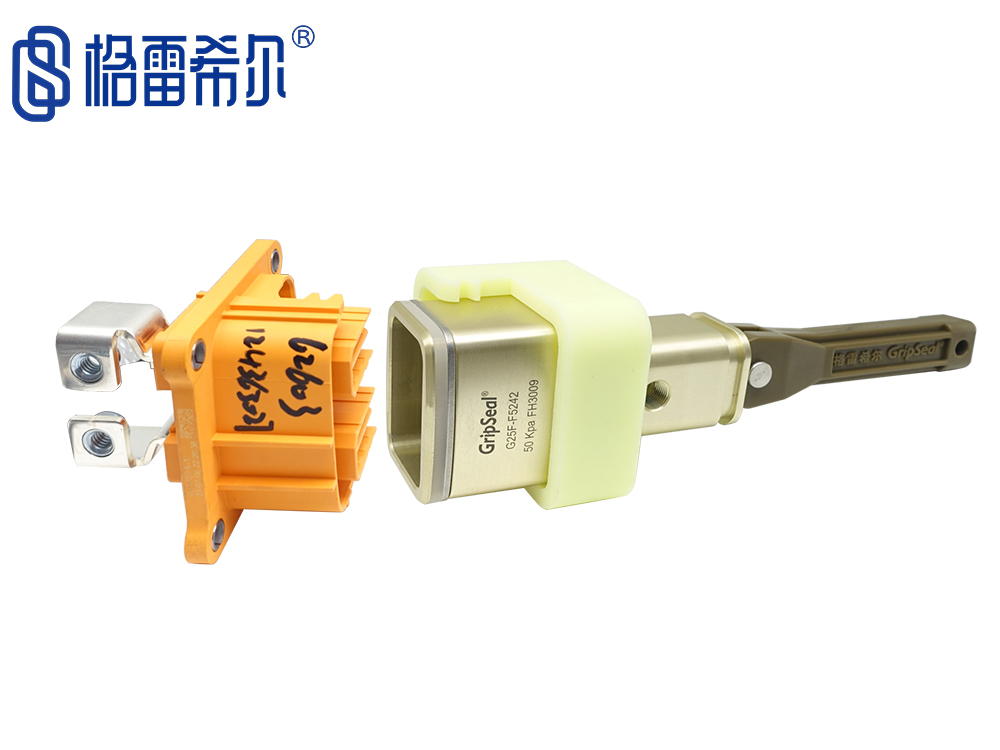

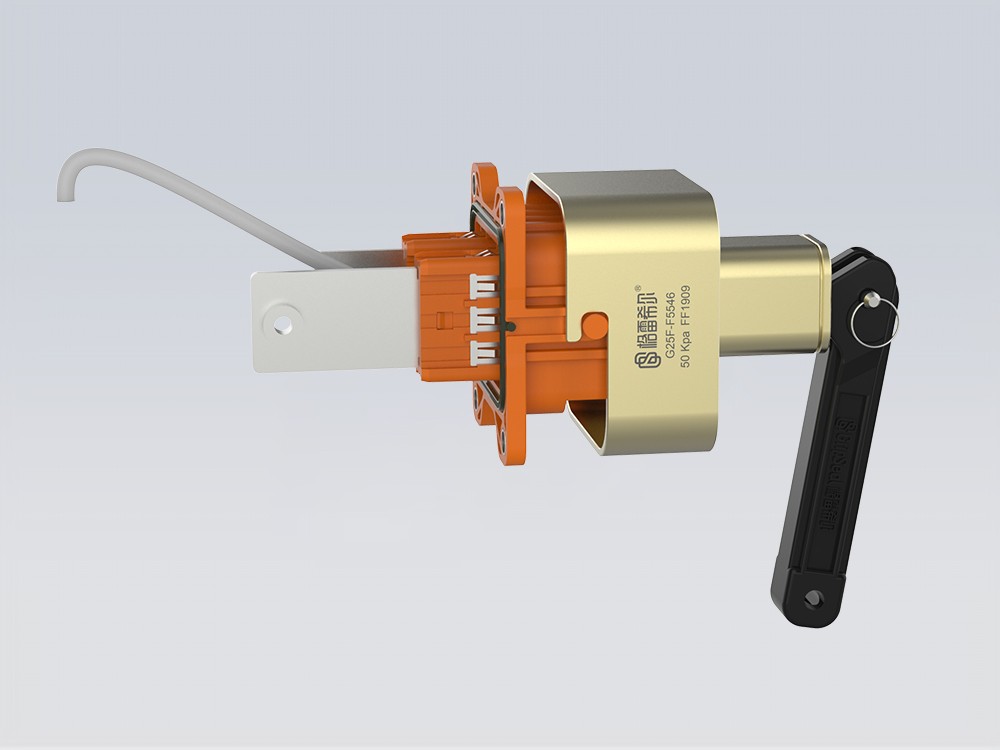

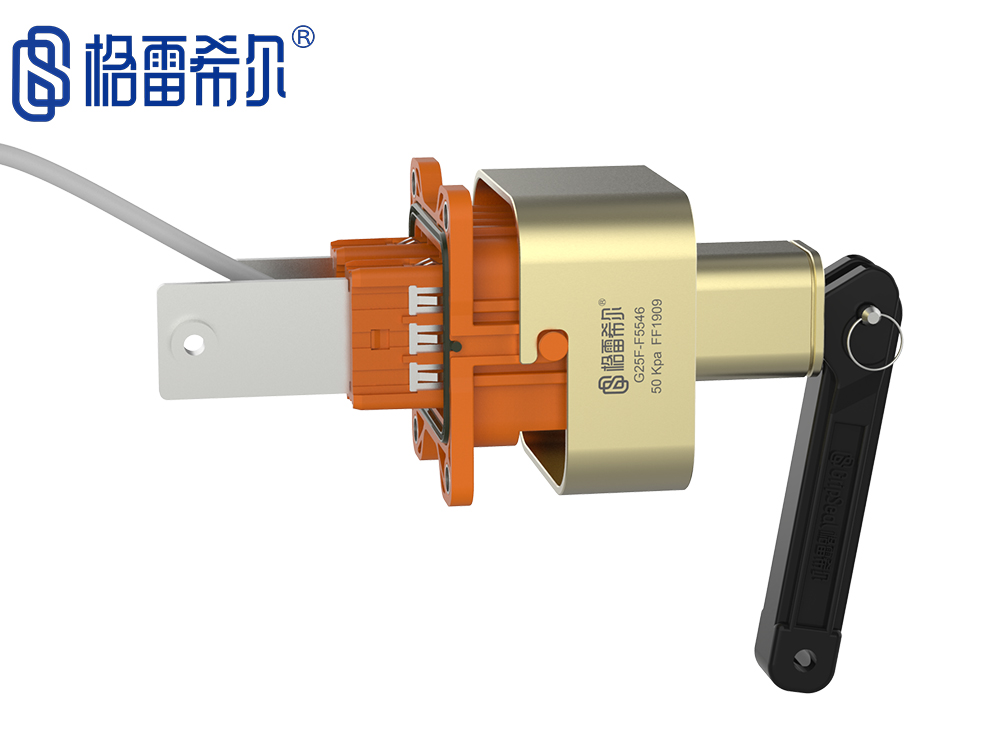

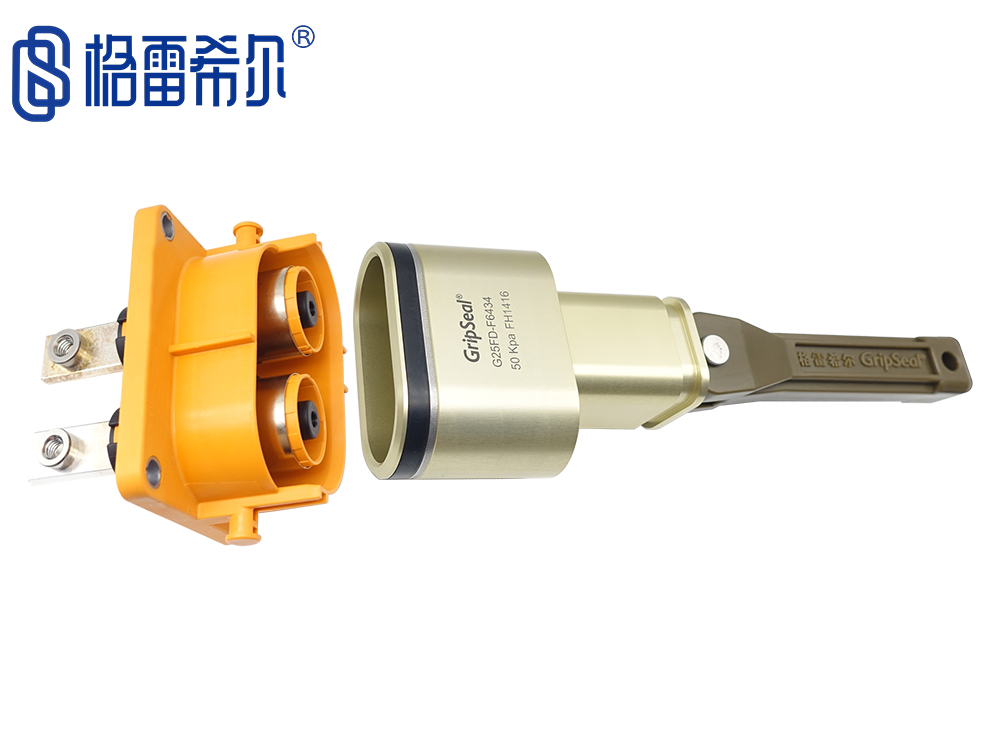

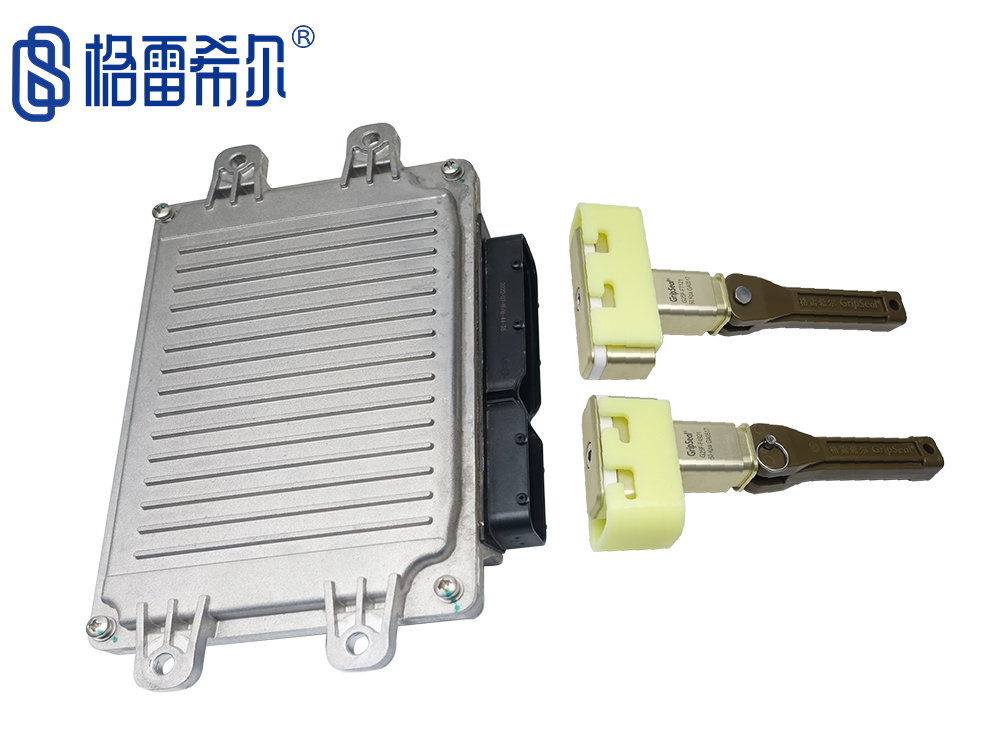

G25F系列的密封連接方案

Sealing Connection Scheme for G25F Series

	* 提高新能源電池包/電機控制器的氣密性測試效率
	* 主體部分較短，防止側翻
	* 可旋轉式手柄，操作簡單，可自鎖防回彈
	* 脹緊式密封，安全可靠
	* 密封圈易于更換，且有多種材質可供選擇

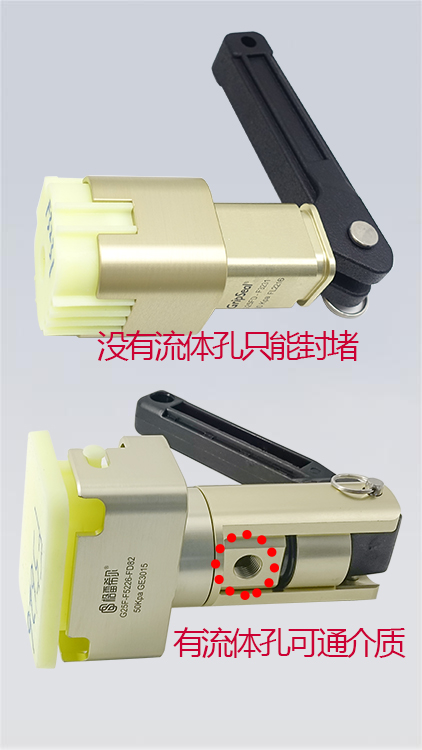

	* 擁有通氣和封堵兩個版本，封堵版本密封點更少，測試更穩定

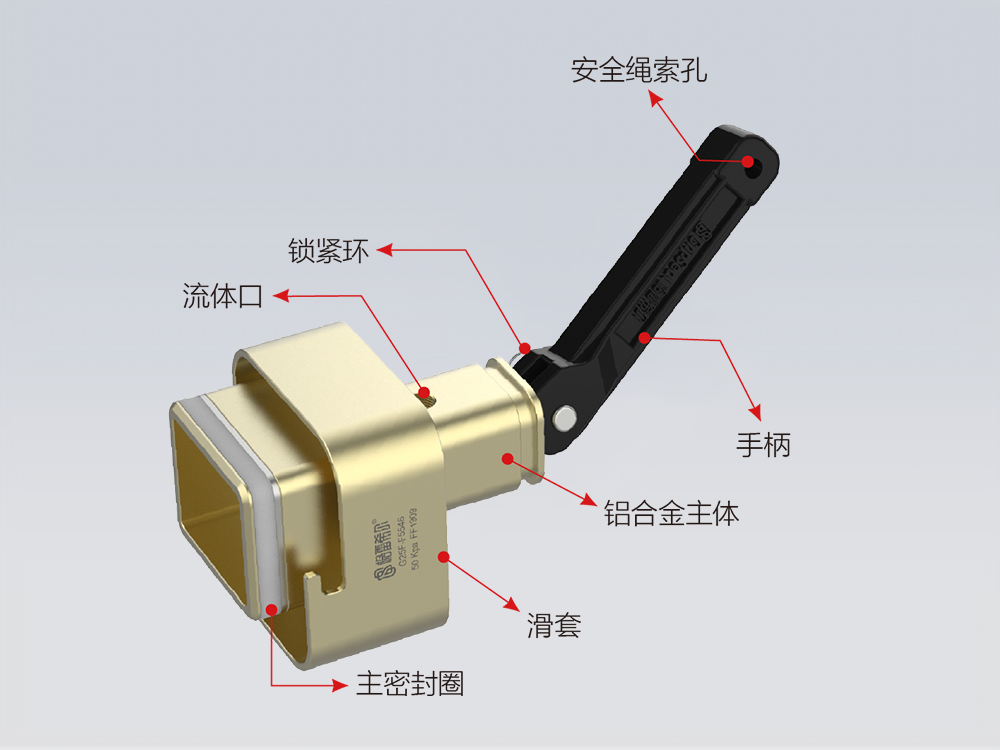

G25F系列的產品特點

Features of G25F series products

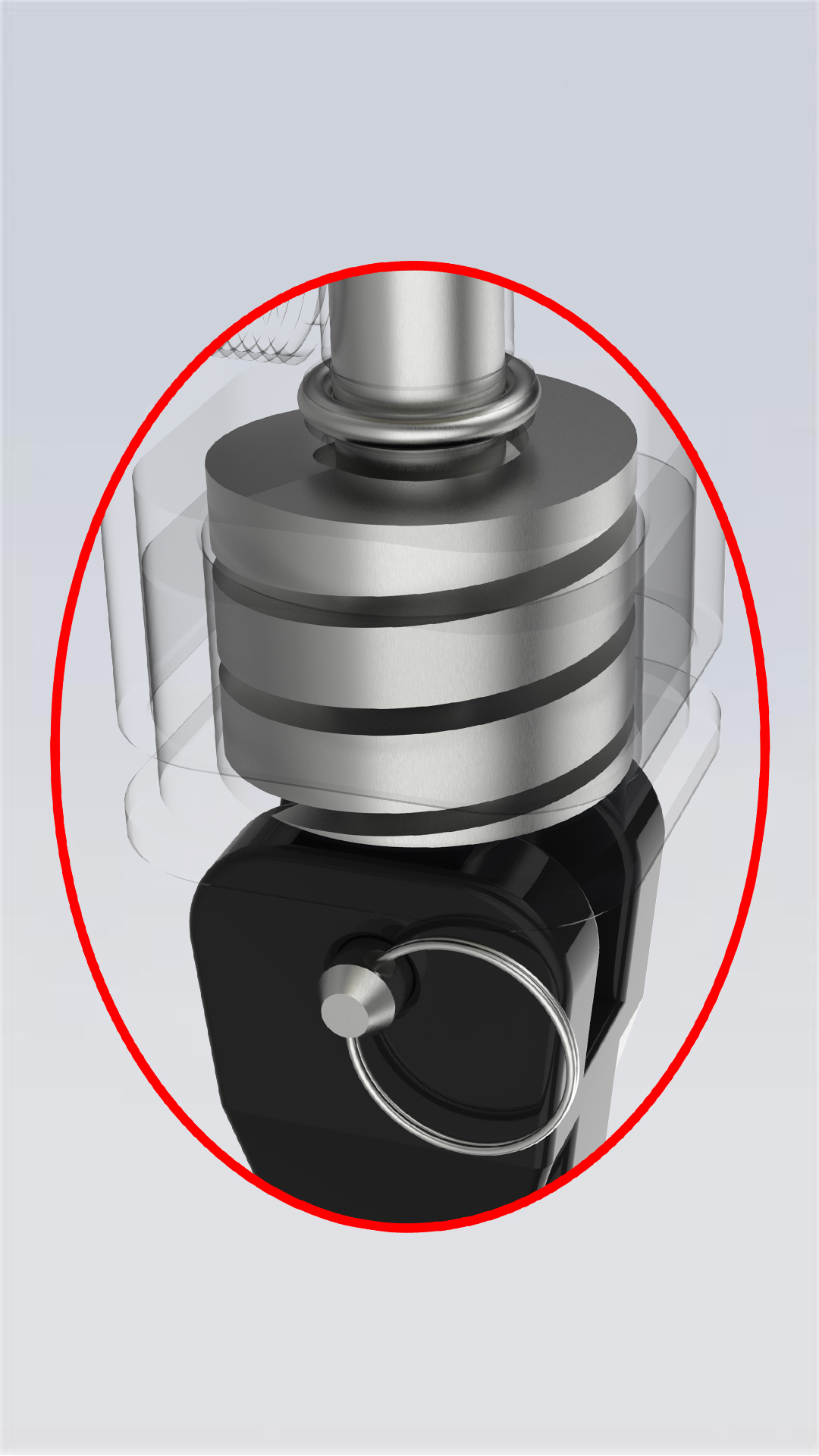

自調節彈簧： 根據孔徑自動調節密封壓力，延長接頭的使用壽命	滑套鎖緊： 移動滑套鎖緊電接口的凸起部位，防止接頭被壓力沖擊彈出	鋁合金主體： 接頭主體采用航空鋁材，輕便耐用，減輕操作負荷	雙版本選擇： 擁有通氣和封堵兩個版本，封堵版本密封點更少，測試更穩定	手柄操作： 開模注塑手柄，操作簡單省力，并可360度旋轉，方便現場操作

G25F系列的規格與參數

Specifications and Parameters

* 操作壓力：從真空到50Kpa
* 密封范圍：根據電接口尺寸定制
* 流量接口：M5、G1/8
* 主體材料：鋁合金
* 主密封圈：氯丁橡膠/硅橡膠
* 操作溫度：-20℃至120℃

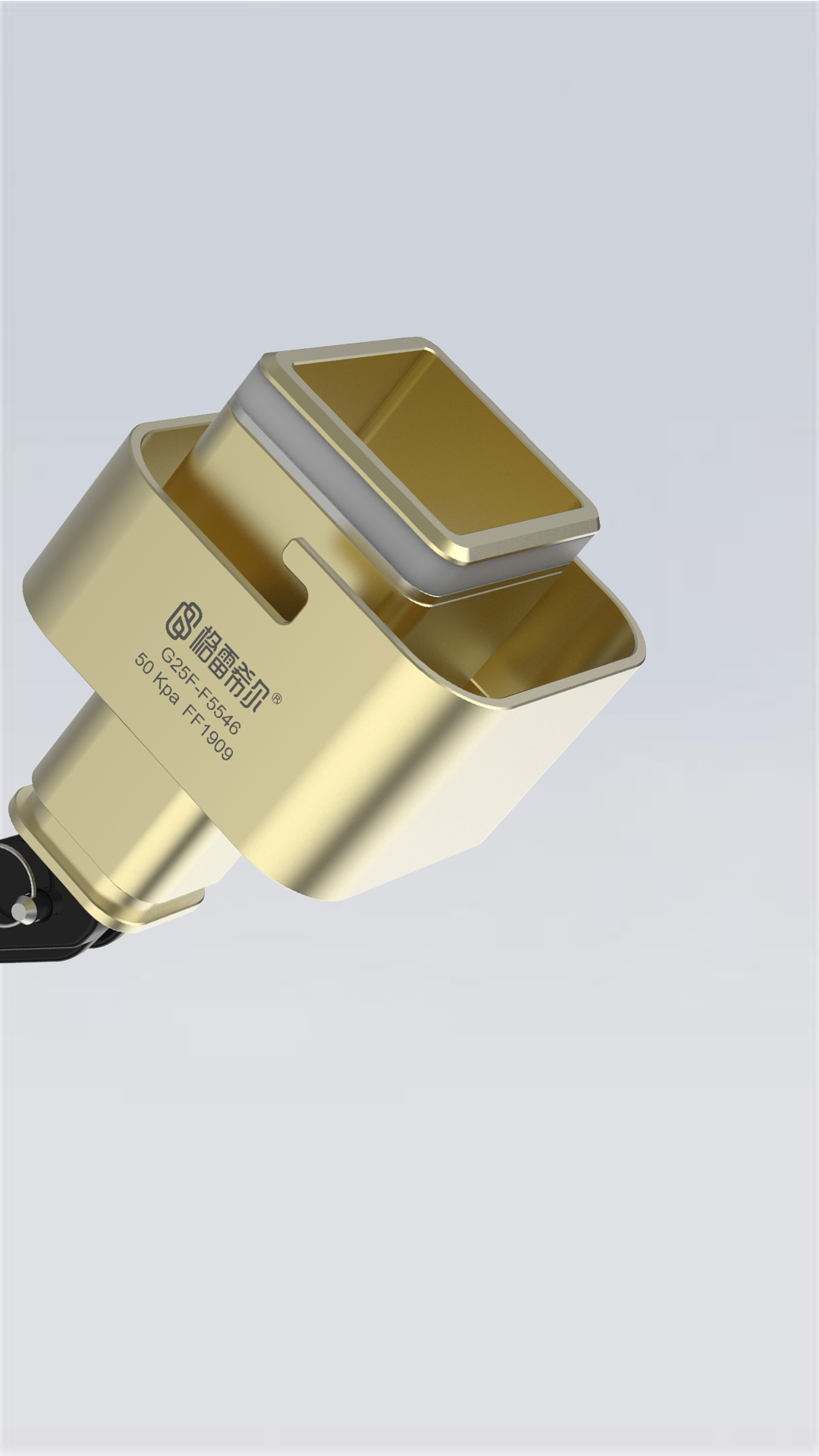

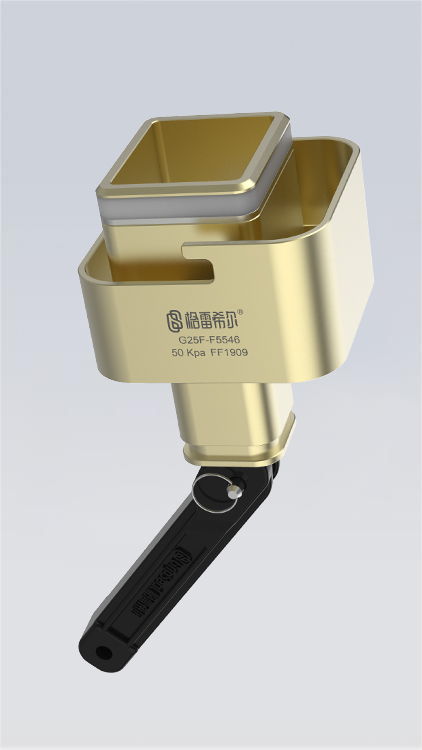

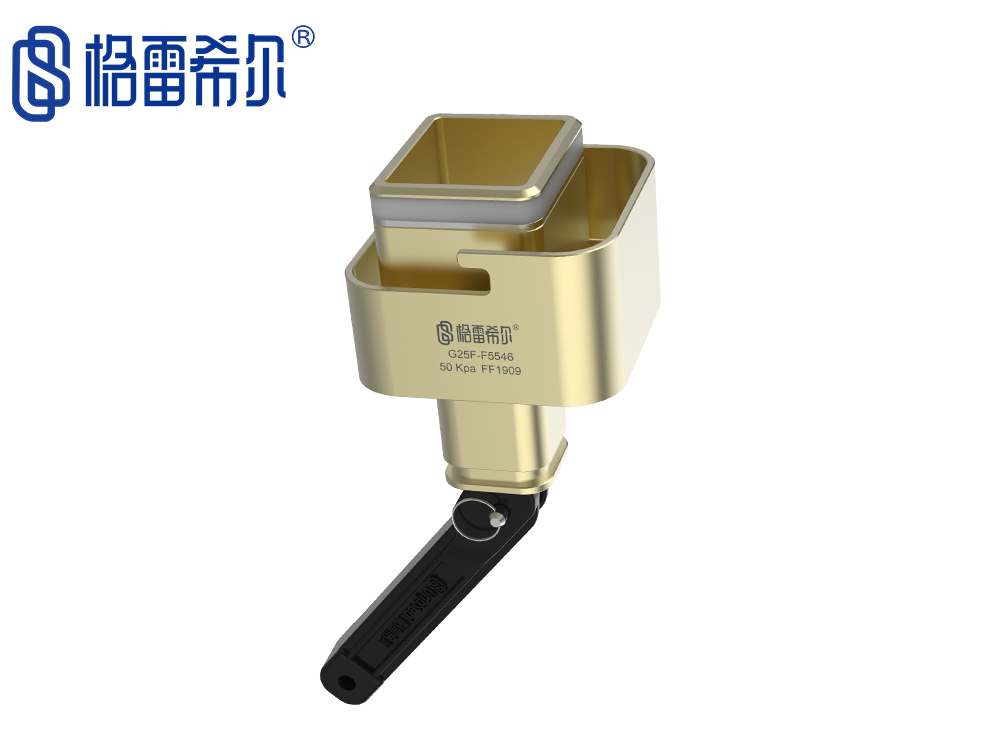

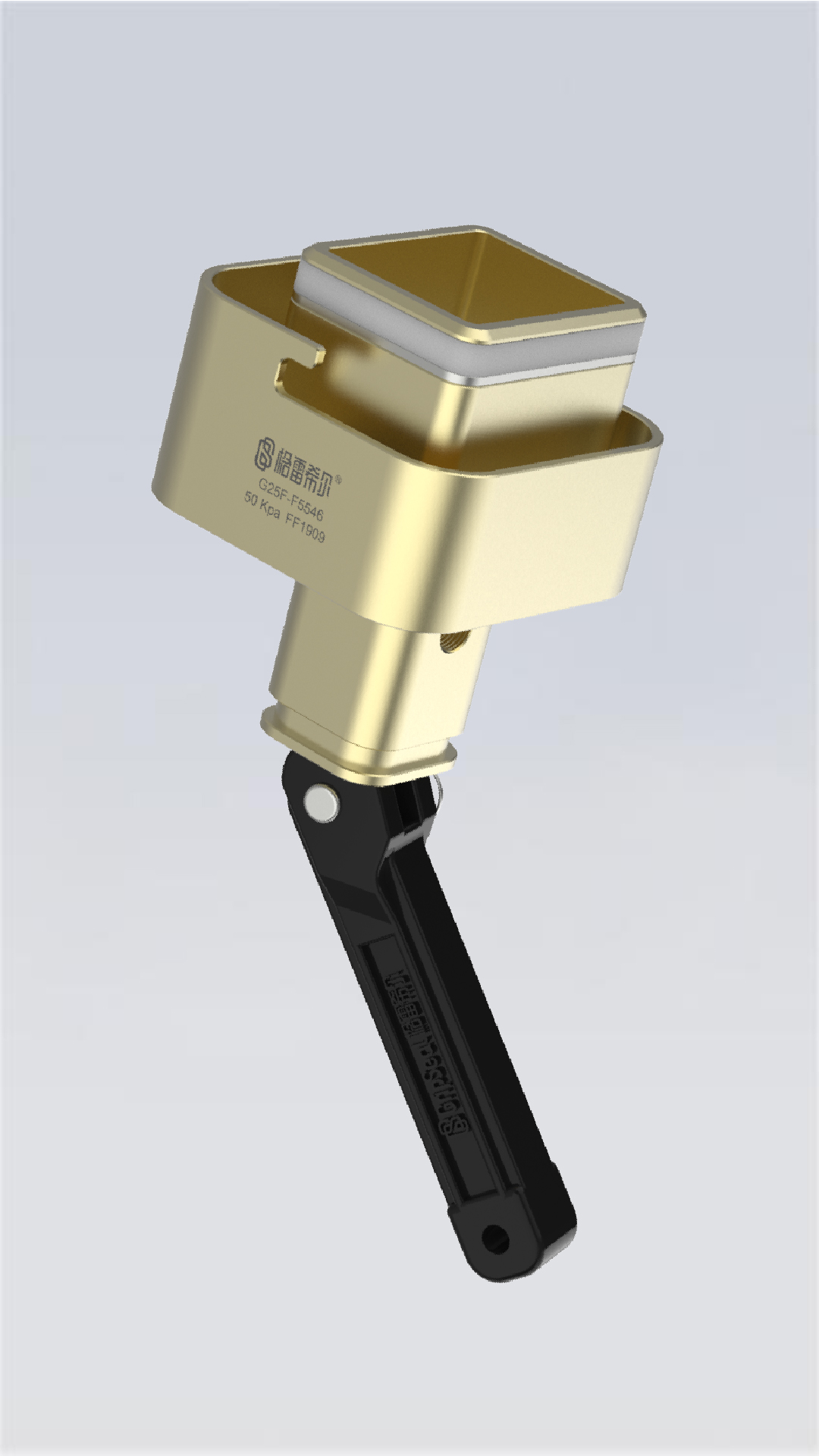

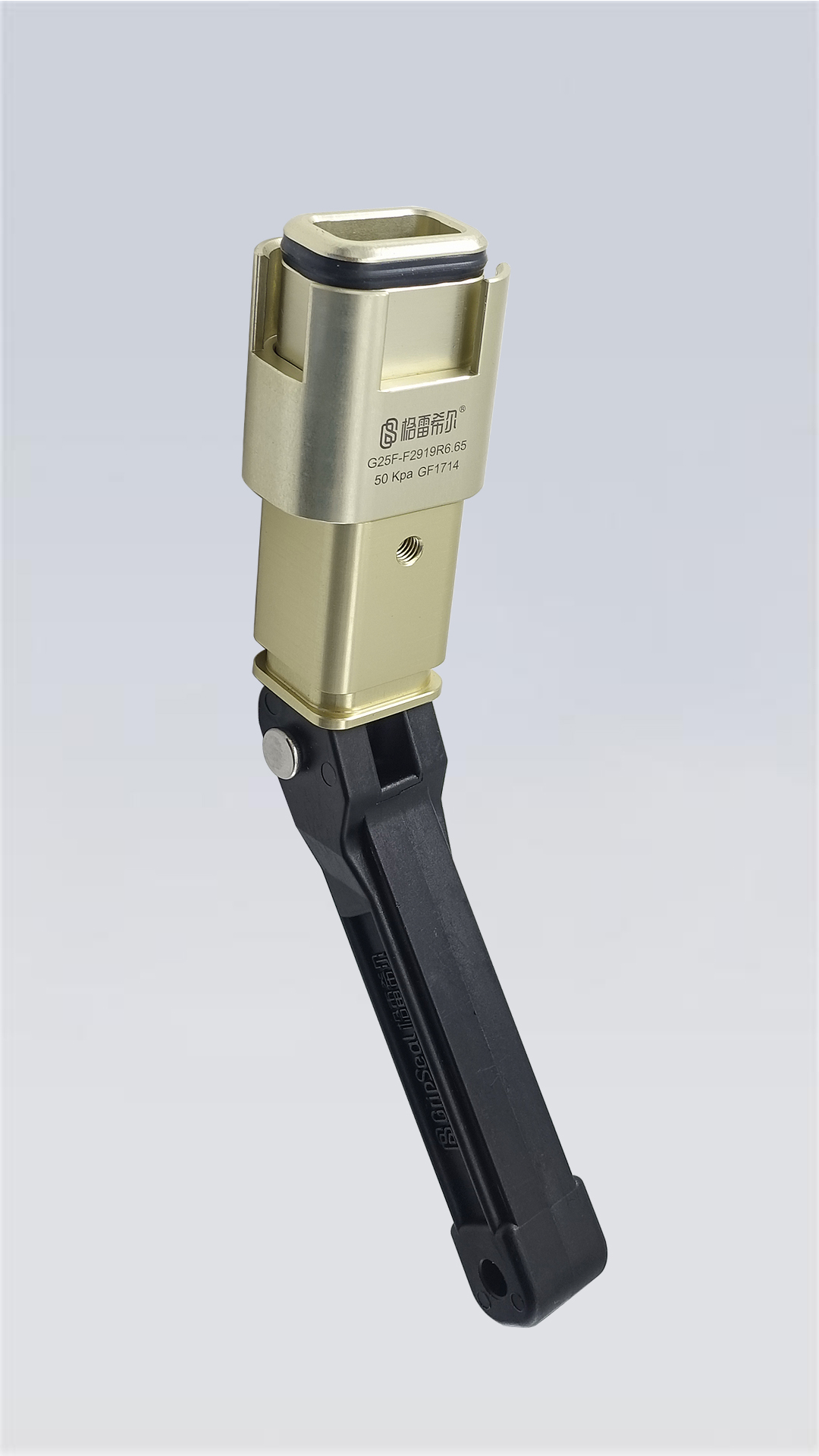

G25F系列的部分主體展示

Partial main display of G25F series

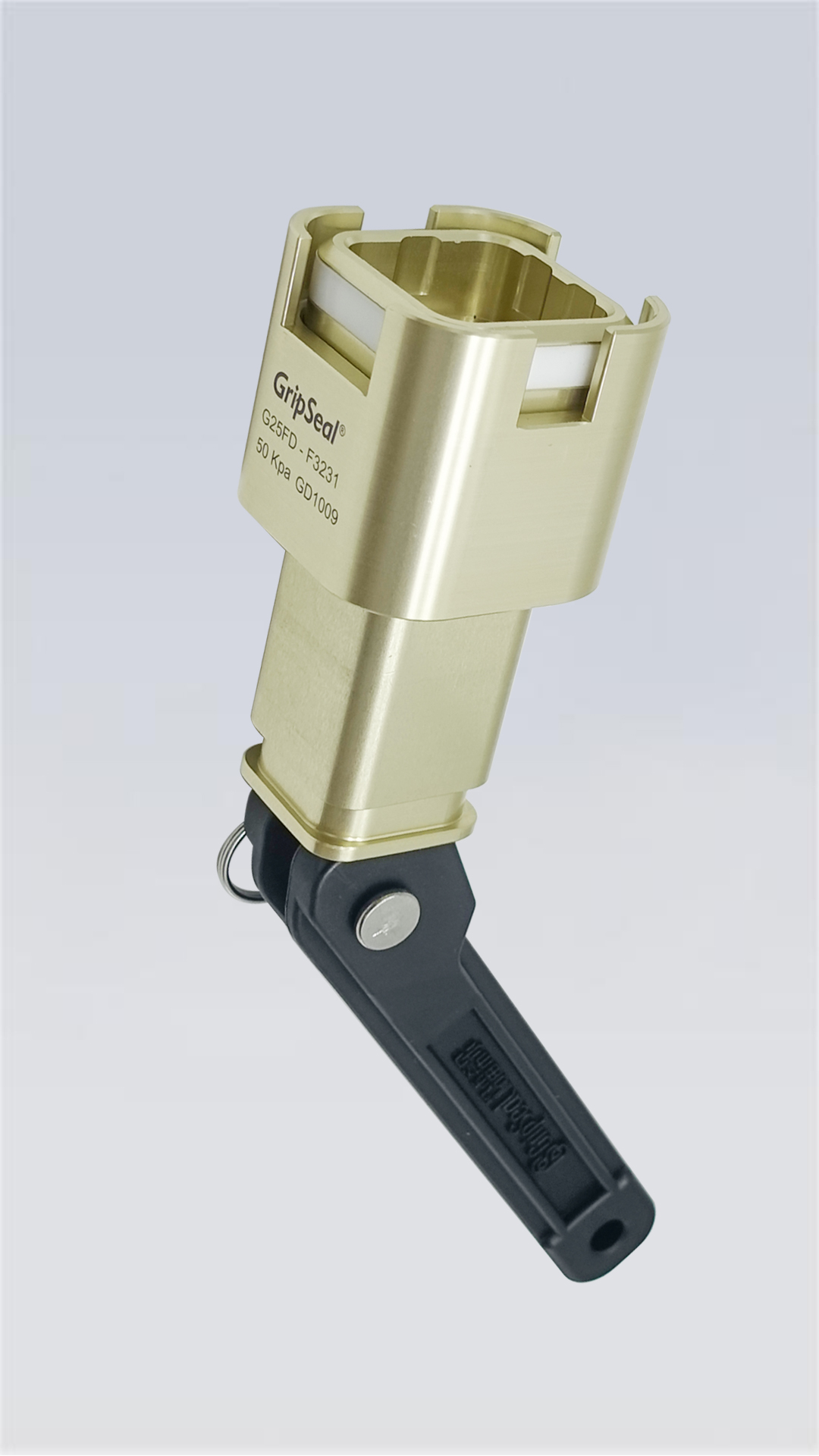

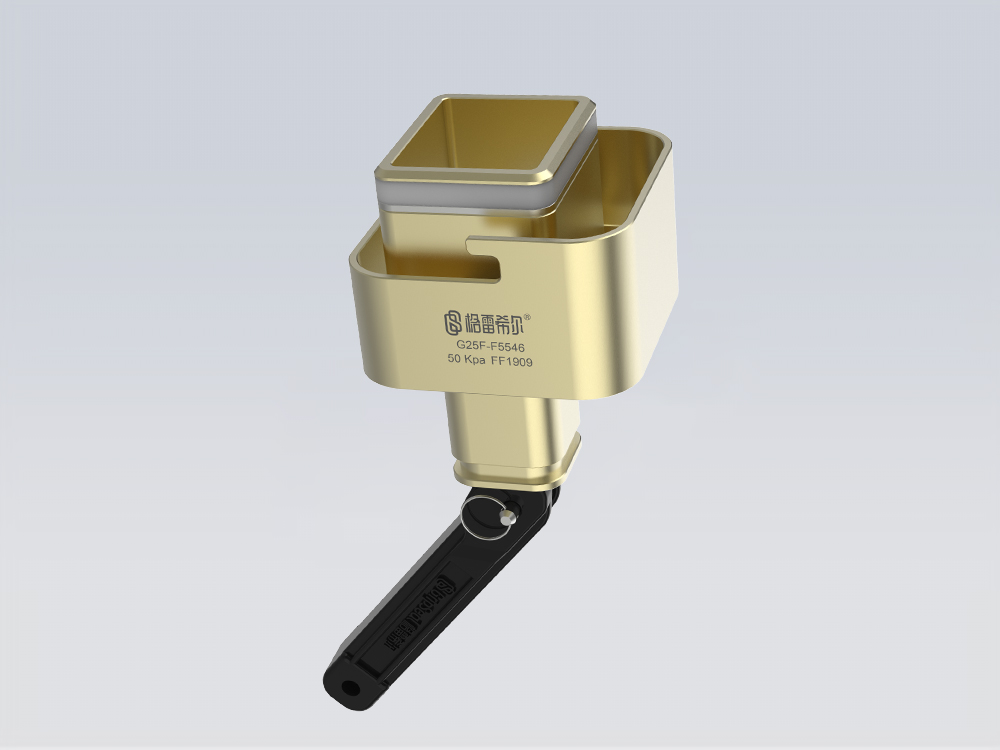

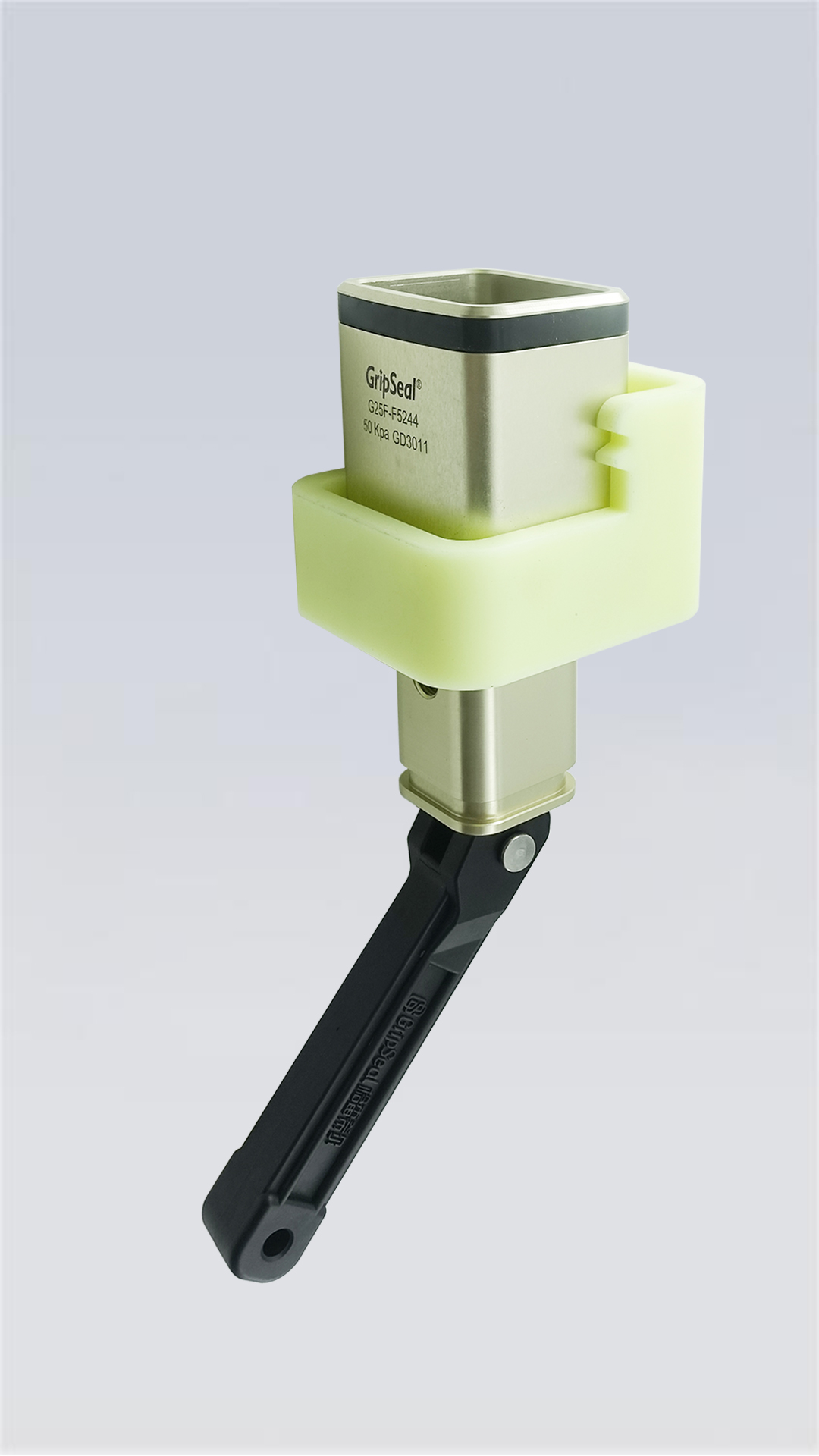

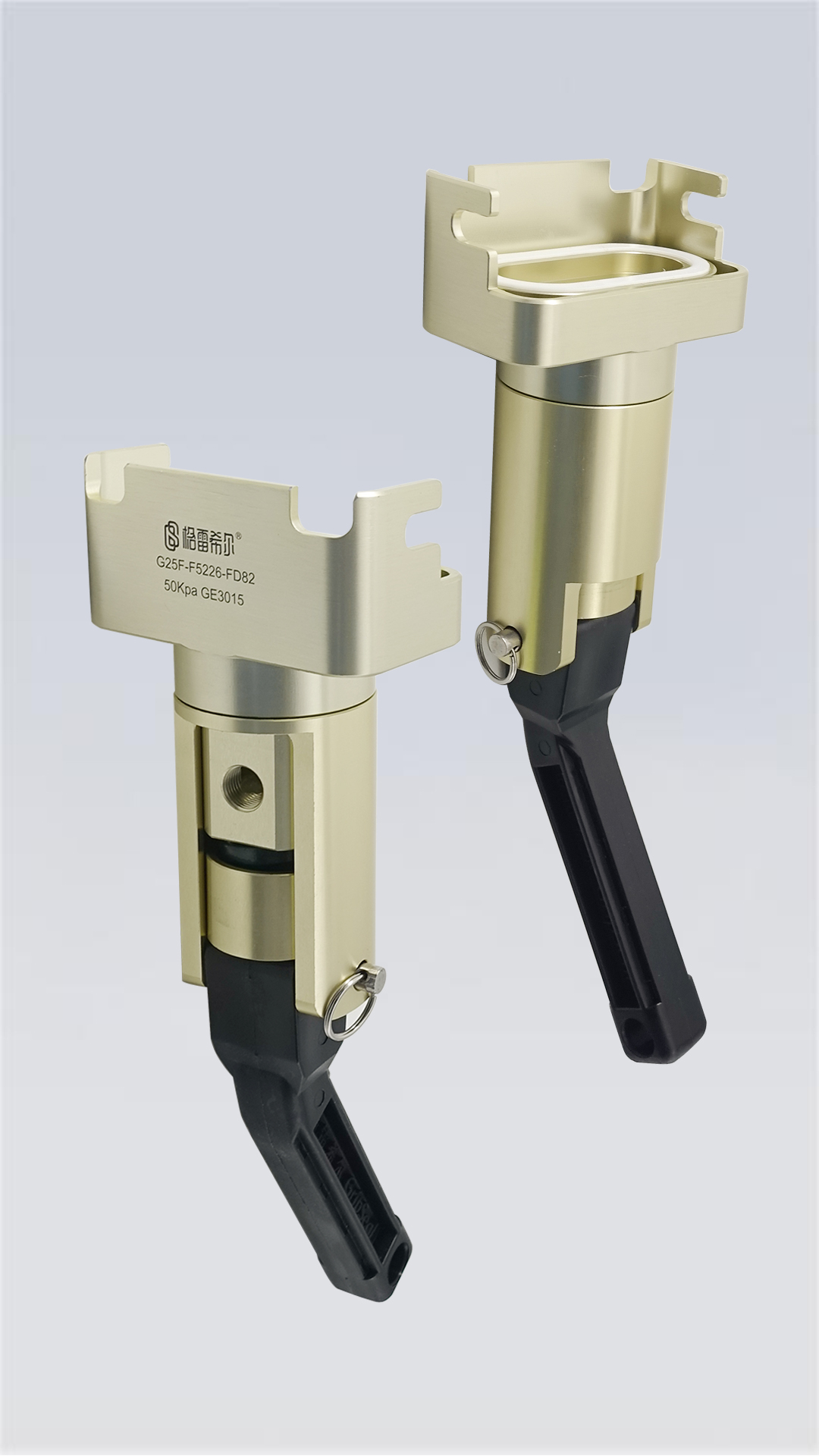

型號：G25F-F5546 應用：可充可堵兩用	型號：G25F-F5244 應用：可充可堵兩用	型號：G25F-F5226 應用：可充可堵兩用	型號：G25FD-F3231 應用：只可用于封堵	型號：G25F-F2919 應用：可充可堵兩用

G25F系列的操作方式

Operation method of G25F series

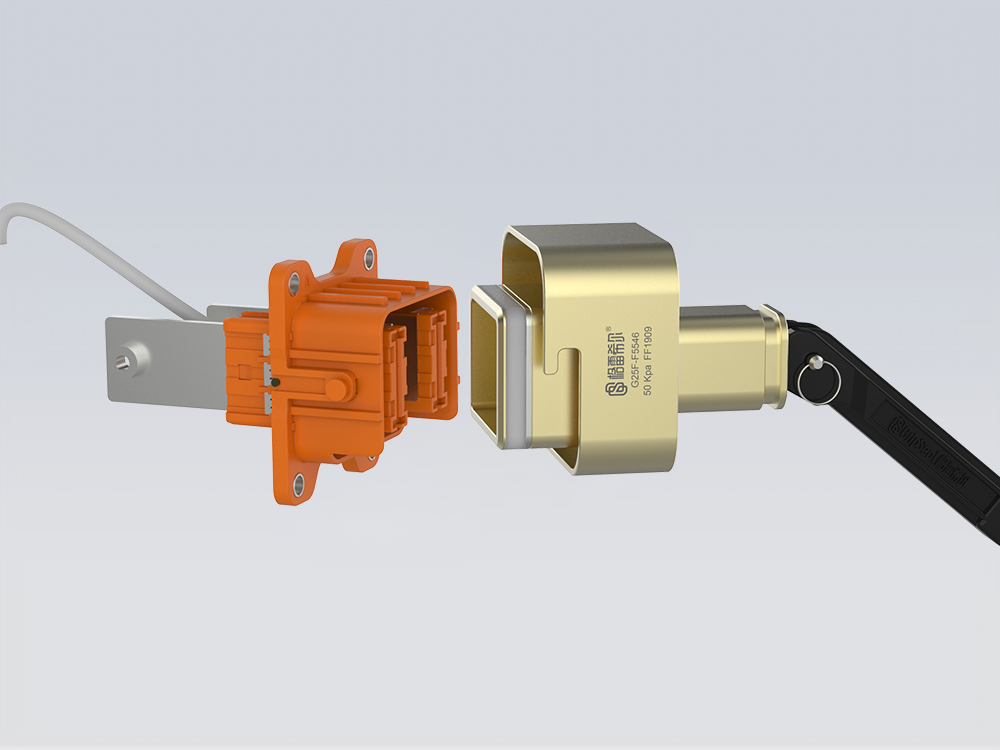

步驟1： 將接頭前端密封圈放入待密封的電連接器插座內	步驟2： 移動滑套鎖住電連接器插座的凸起部位，90°折動手柄即可

相關產品：G15F系列，G20F系列，E10系列，
