密封方式：
密封范圍：
產品分類：C9M對接模塊
產品描述：C9M驅動大電流對接模塊主要應用于較大電流接口的場景，如：UVW三相電動力電源線接口，···
C9M驅動大電流對接模塊主要應用于較大電流接口的場景，如：UVW三相電動力電源線接口，以及前后驅動電機線的接口，這些都需要更大的插針和插孔，載流量可能回到200-300A， 峰值測試可能需要到500A-600A以上；而C9M驅動大電流對接模塊可以滿足這些EOL測試，或是一些大功率測試需求，再配合格雷希爾的E10大電流電連接器，快速密封接頭，和自動公母頭，則可以實現安全/快速的自動化連接測試（?點擊此處進入淘寶鏈接）。
產品特點
Product features

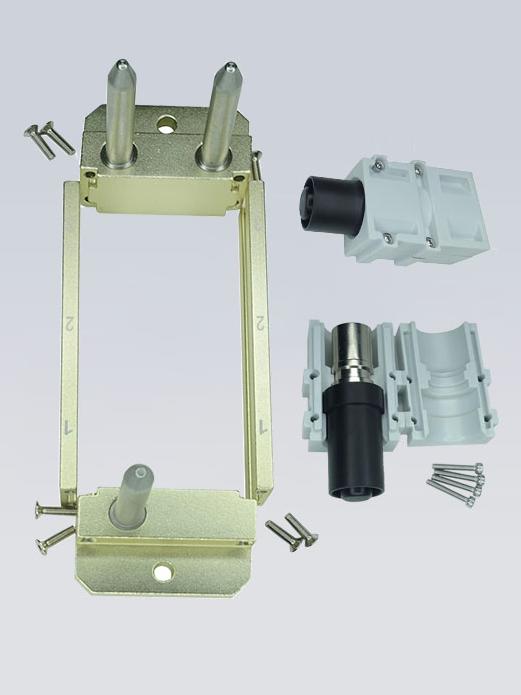

| & C9F框架、C9X子模塊、C9Z插針、C9K插孔等部件組合構成 |
| & 主要用于UVW三相電和前后驅動電流接口的封堵與連接 | |
| & 10萬次插拔次數，使用壽命長 | |
| & 可以滿足15mm-30mm對接板厚度 | |
| & 模塊化設計可自由組合出多種規格，滿足不同的應用場景 | |
| & 插針/插孔的外層都經過鍍金或鍍銀處理，導電性能更好 |

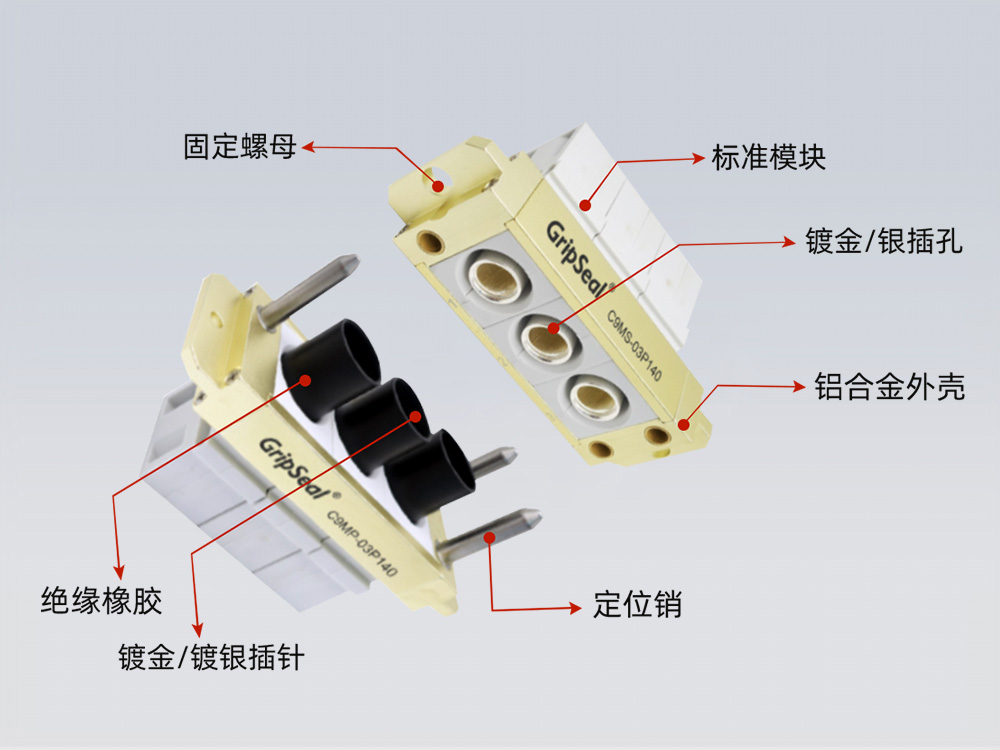

核心組件
Core components
|
|
|

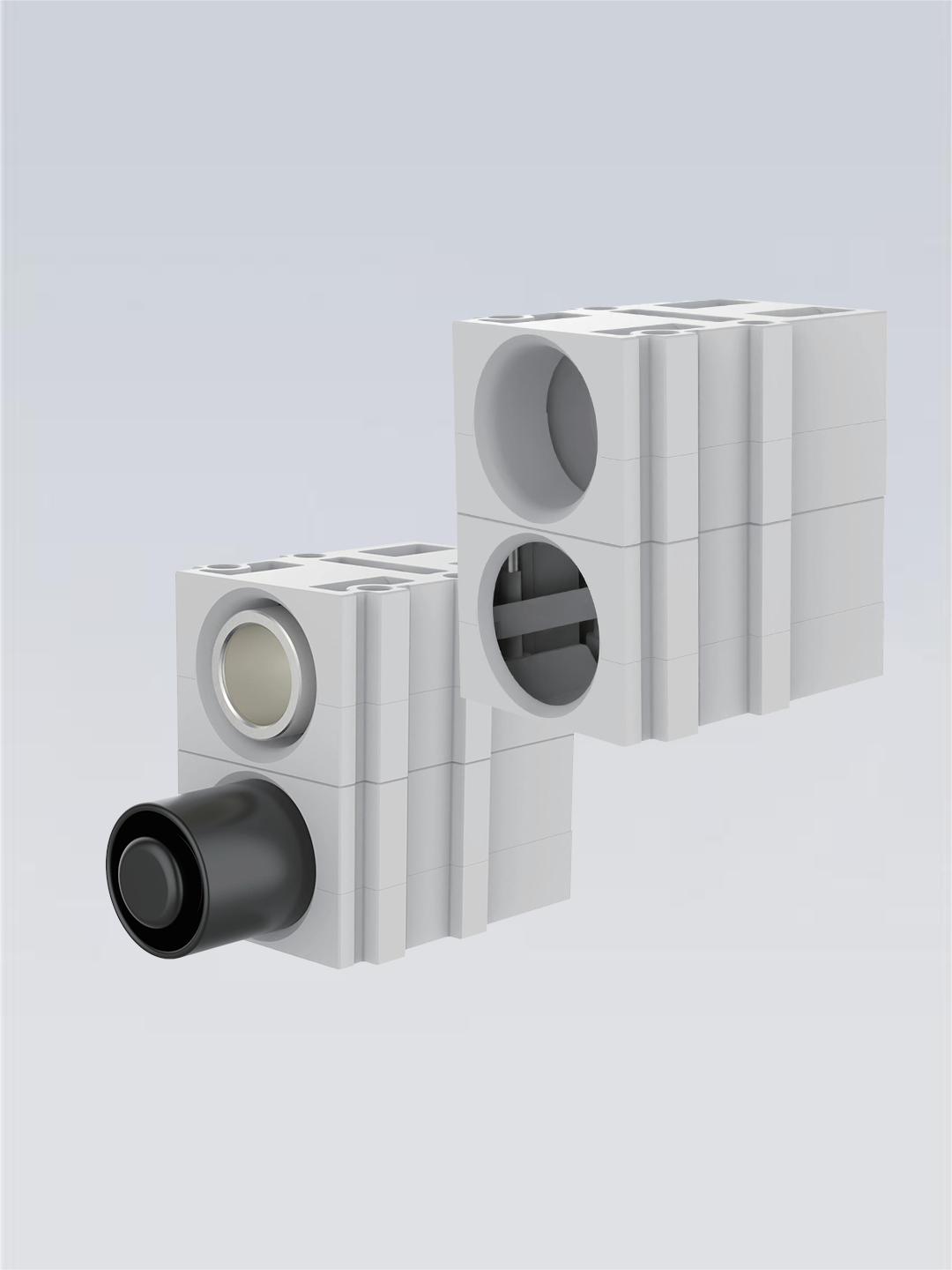

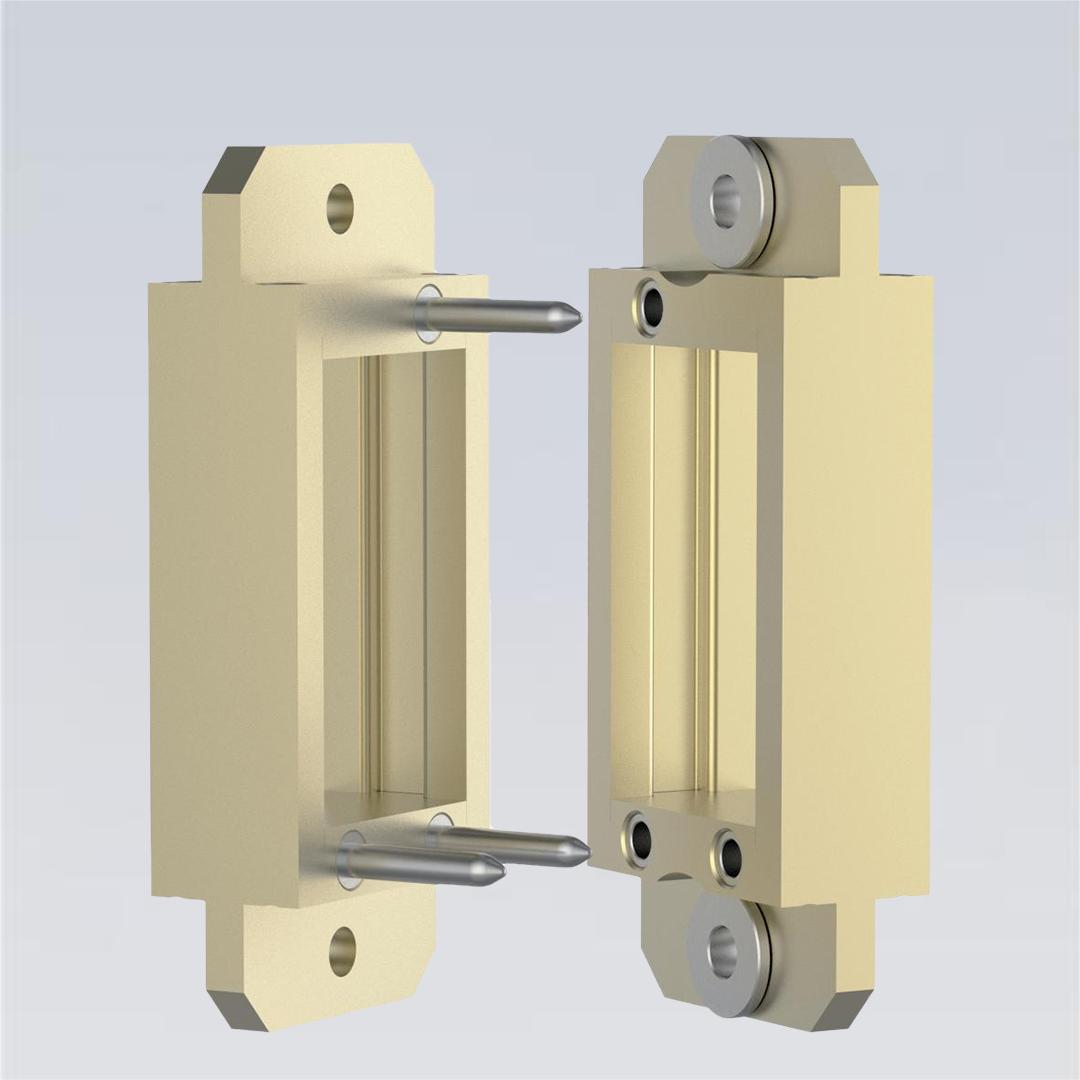

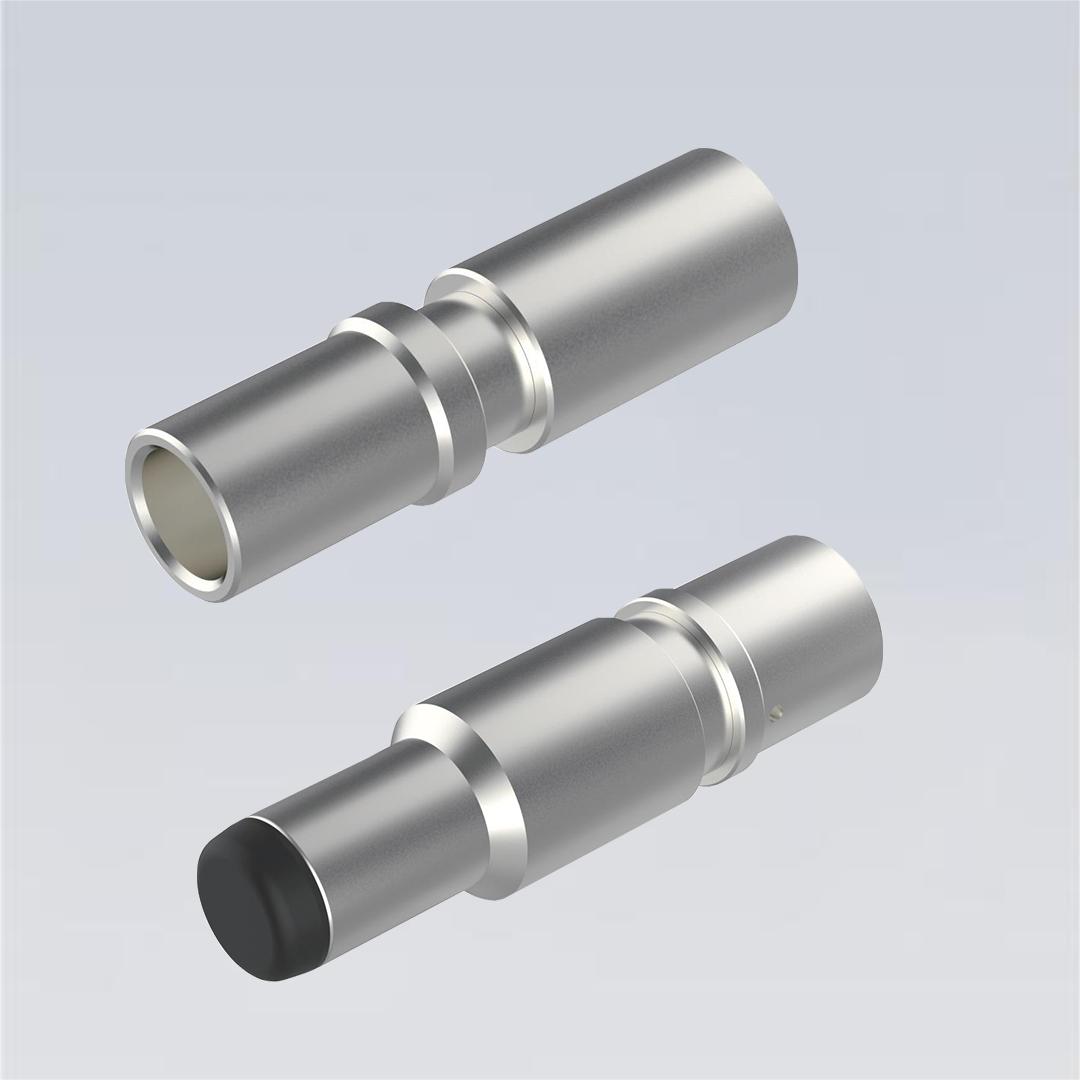

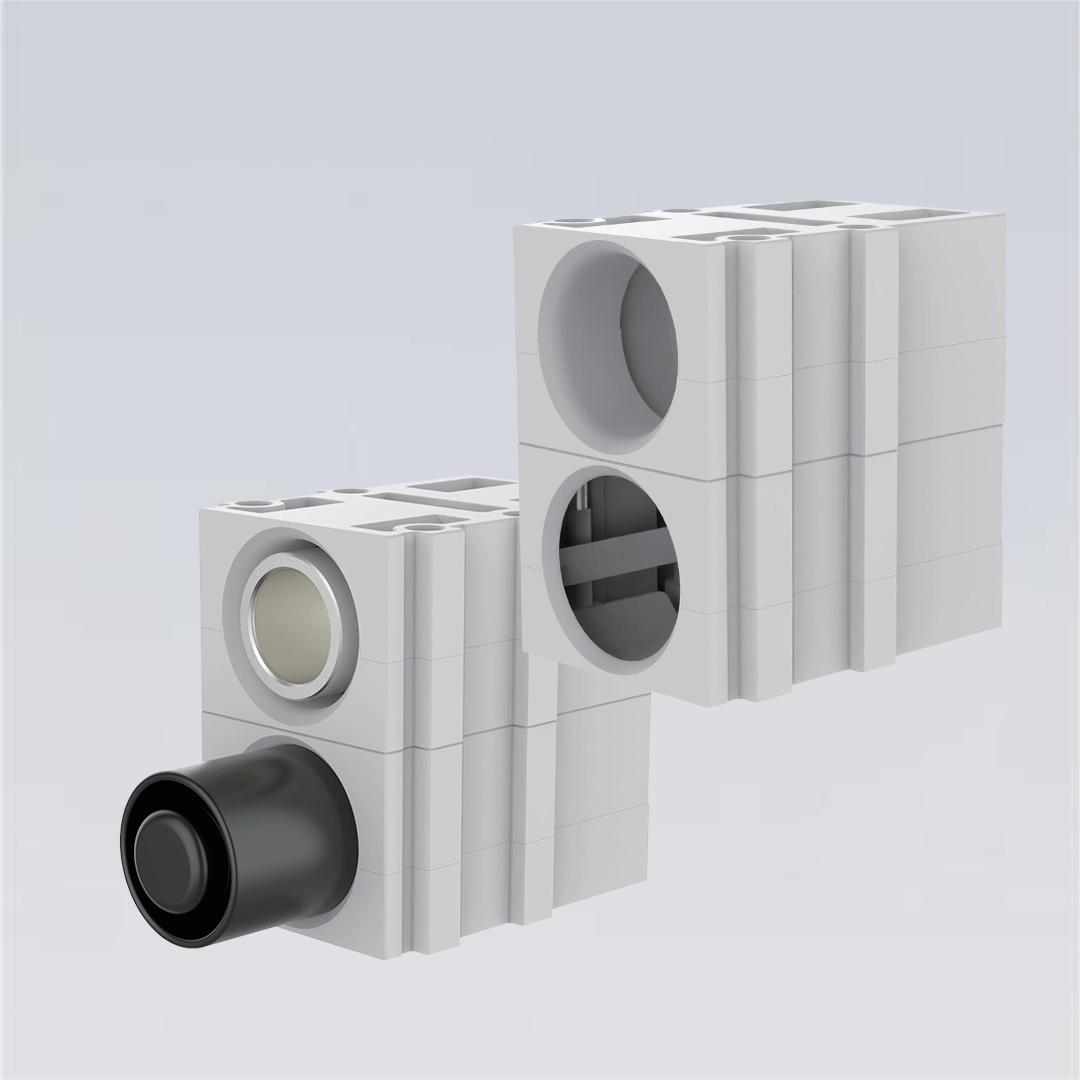

C9F框架： 鋁合金材質輕便耐磨，并具有一定的抗腐蝕性能，邊框為組合模式，公頭有插銷，母頭有定位孔，可以增加定位精度 | C9X子模塊： 塑料材質，用于固定插針和插孔，滿足柔性連接以及定位的需求，并有很好的絕緣性能，可以靈活組合出多種規格出來 | C9Z插針和C9K插孔： 金屬材質，表面經過鍍金或是鍍銀處理，具有很好的導電性能，超過10萬次的高插拔壽命是我們的關鍵述求。 |
How to Customize your C9M Modle?
 |
|
|
第一步： 先確定接頭及規格的需求，如額定電流、電接口類型、插針和插孔的數量等，且同一接口不同電流的需要分開 | 第二步： 根據電接口類型確定出C9X子模塊/C9Z插針/C9K插孔的規格及數量。 | 第三步： 根據模塊數量選擇對應的C9F邊框并根據電接口類型進行合理布局，最后確定對應的C9M定制模塊的配置和數量。 |

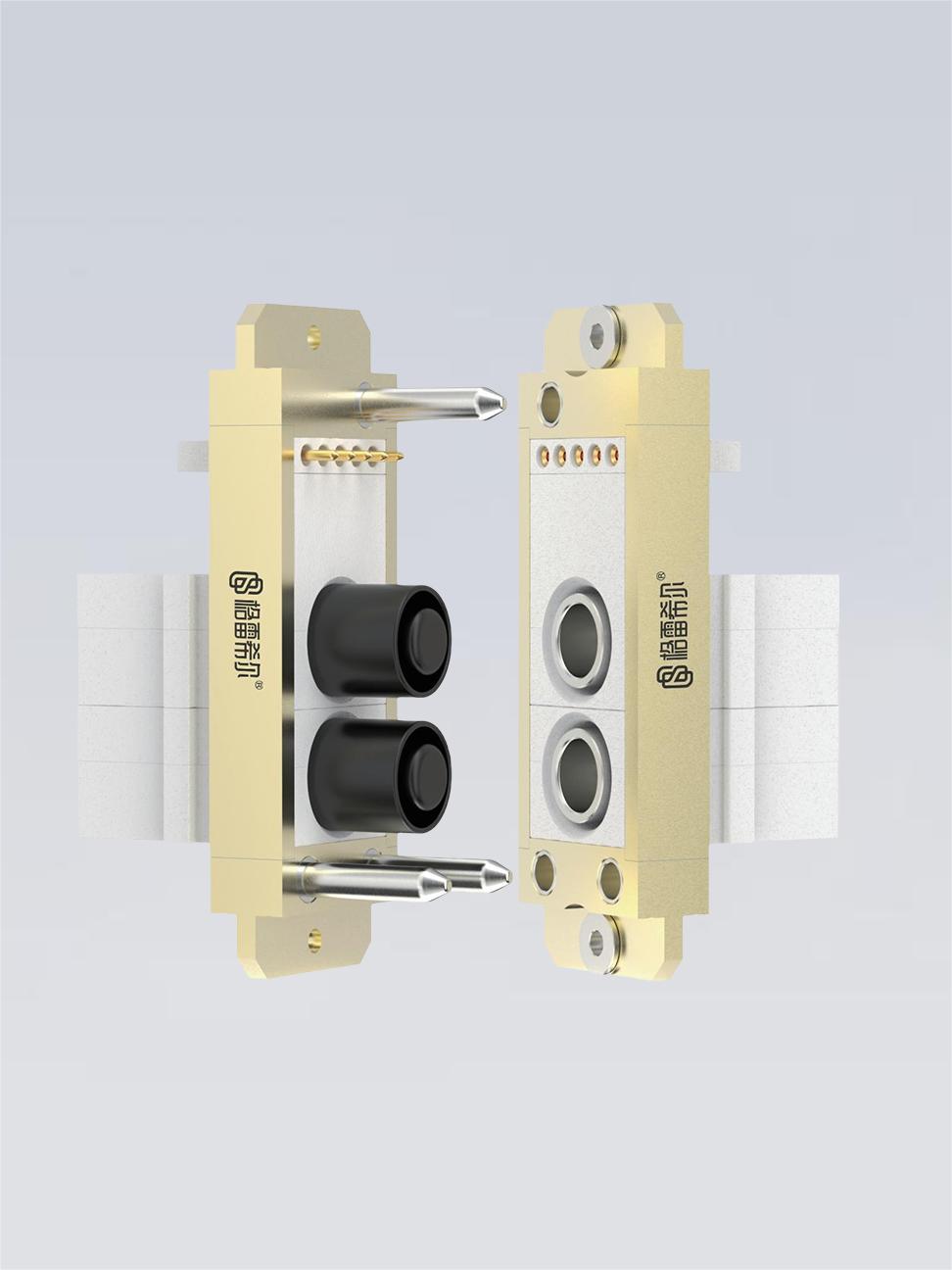

部分主體展示
Partial Main Display
 |  |  |

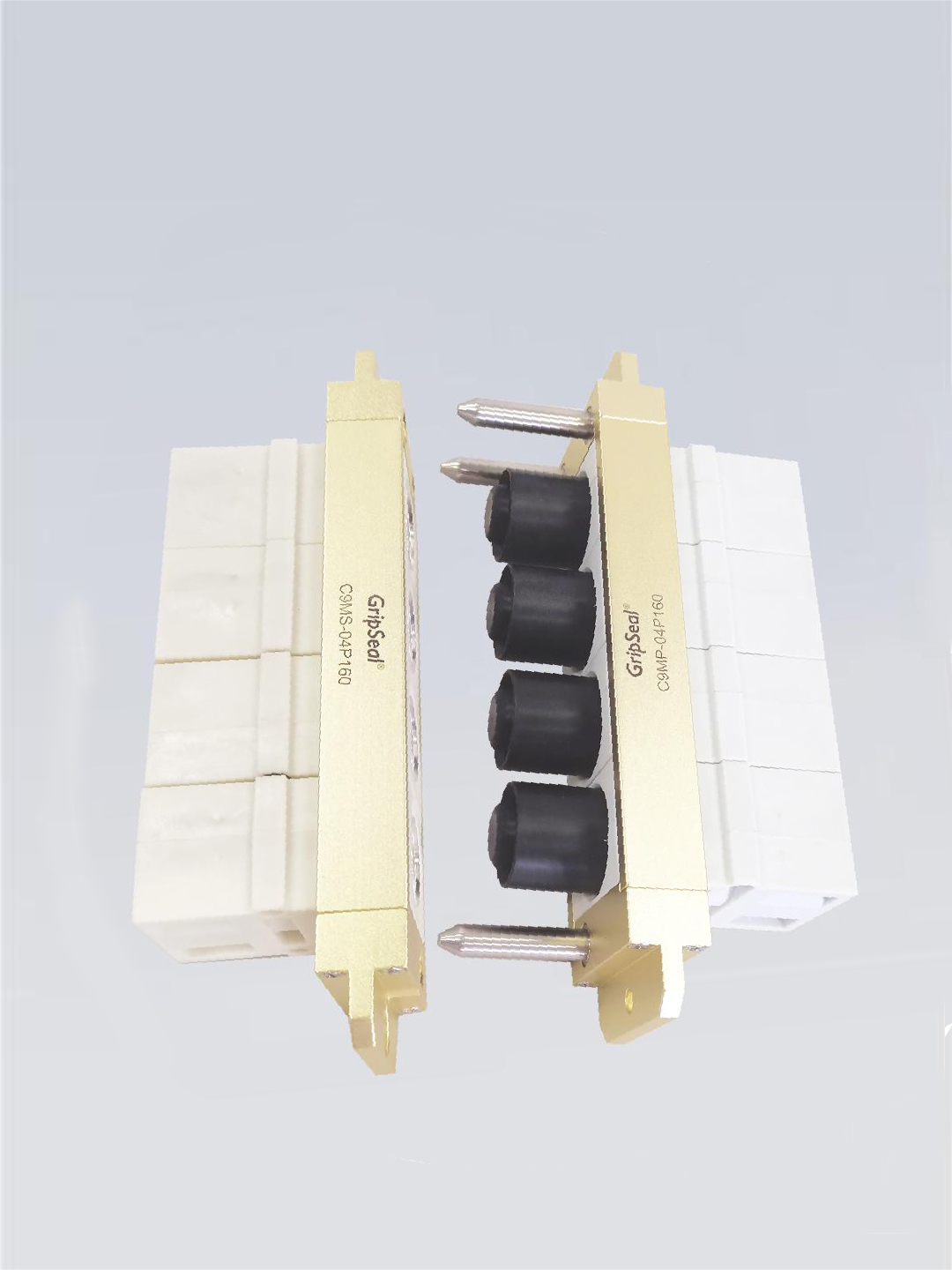

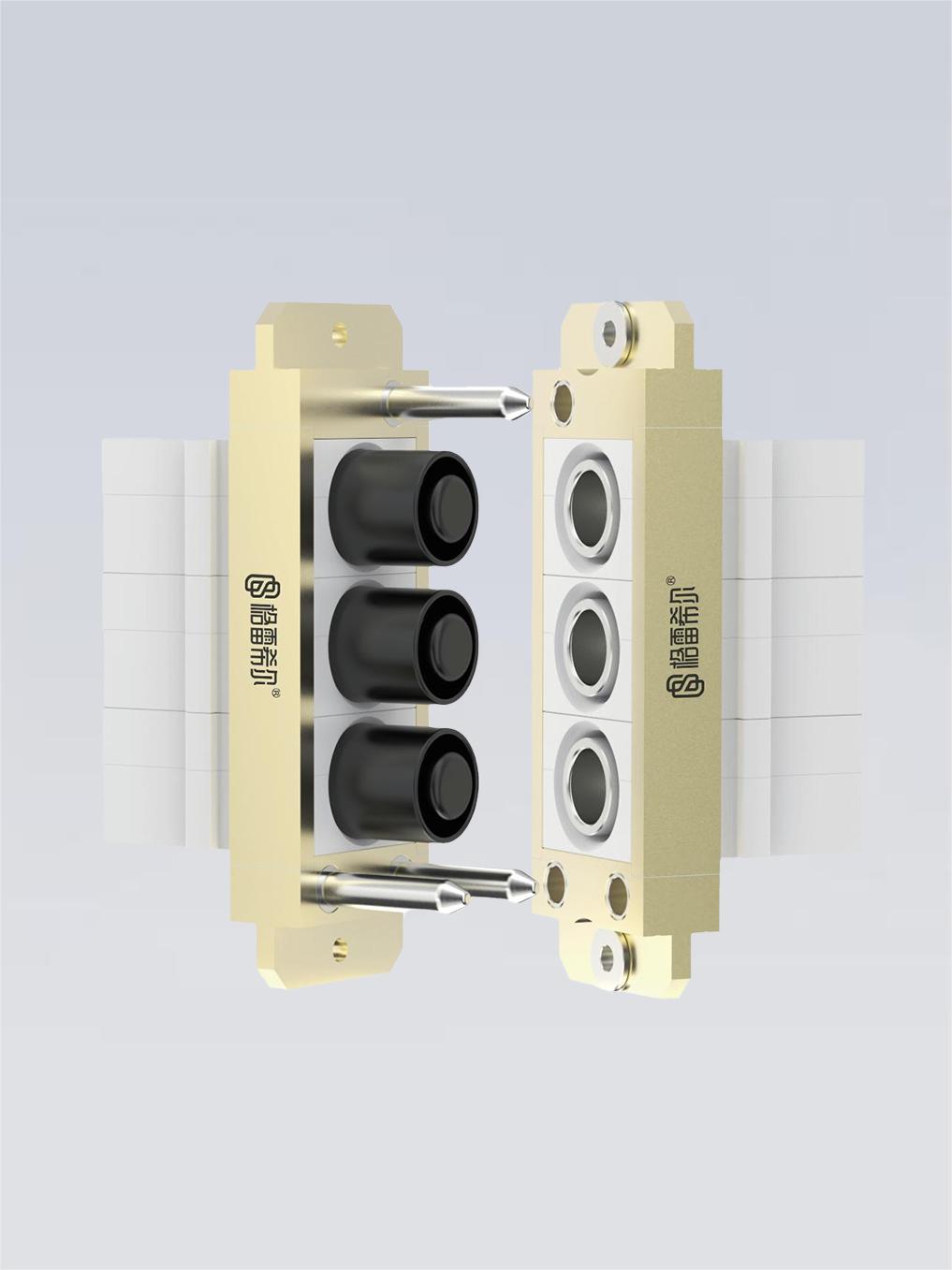

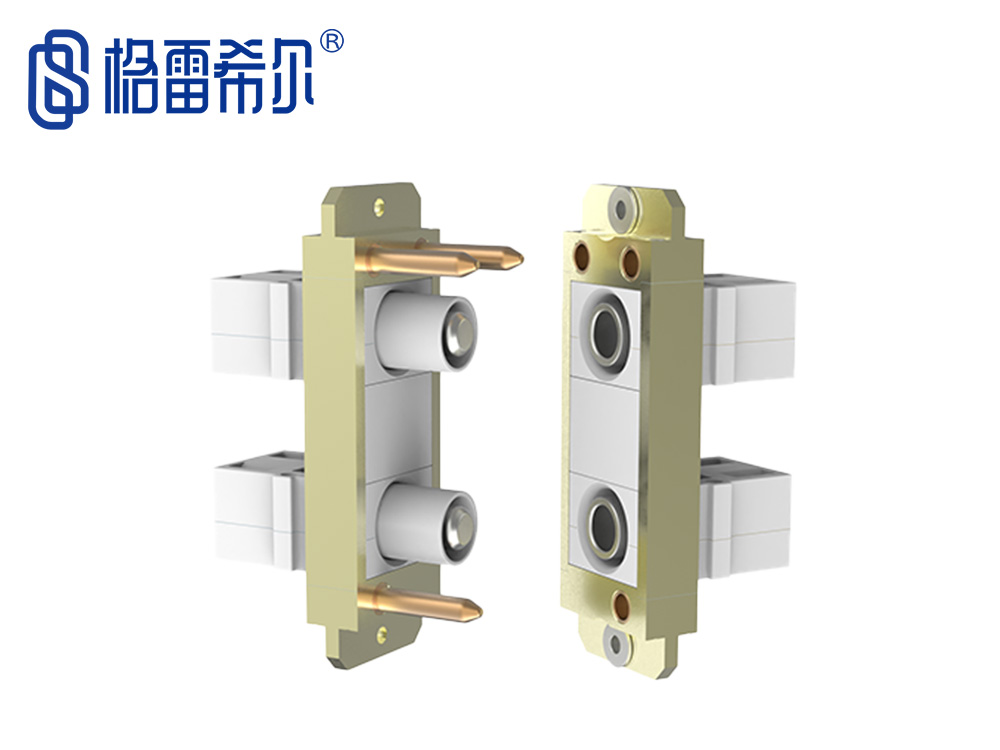

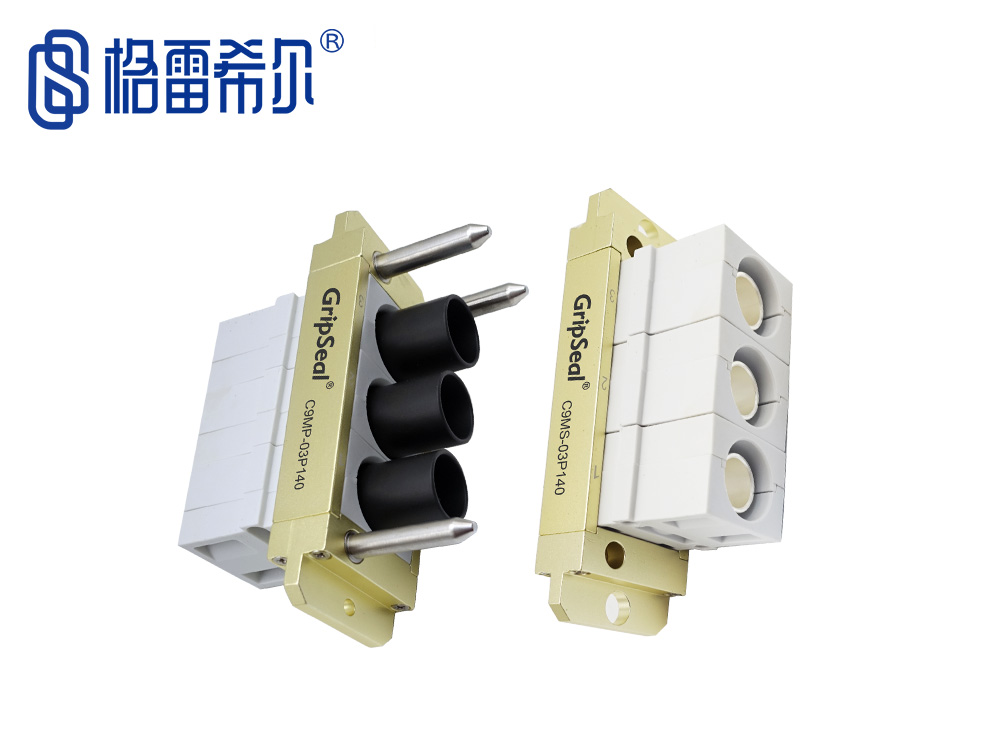

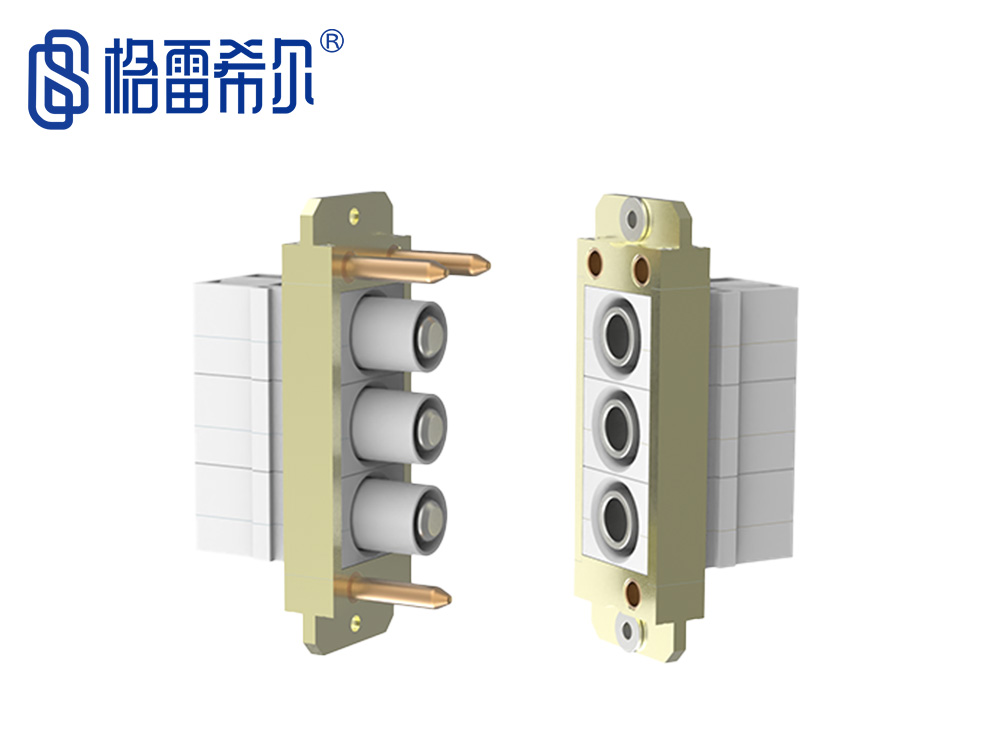

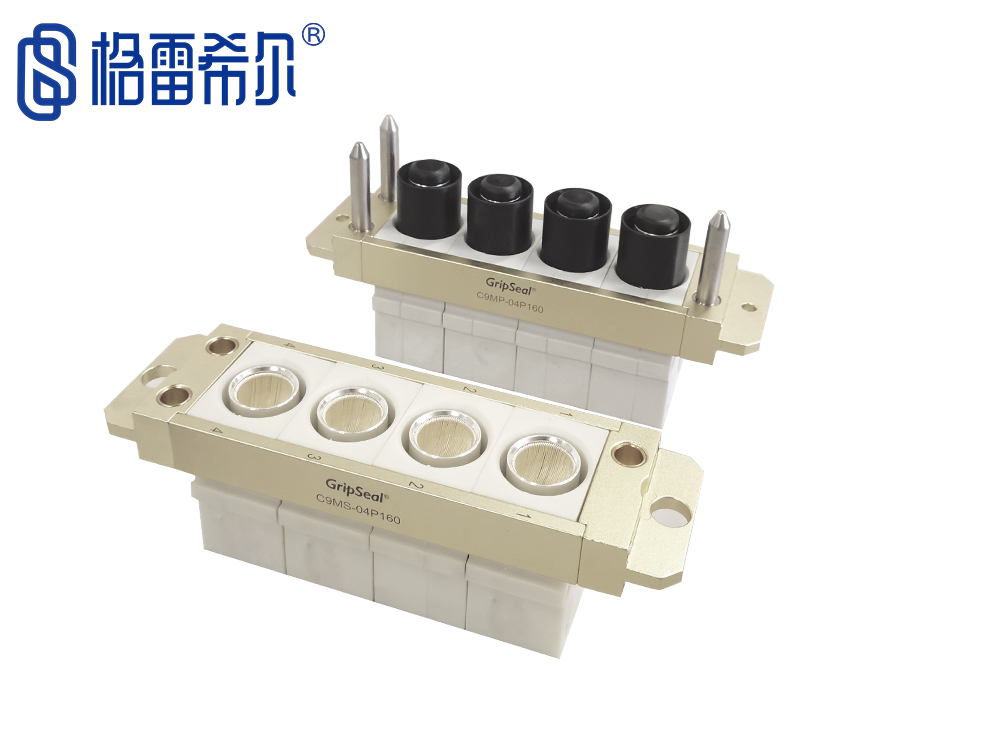

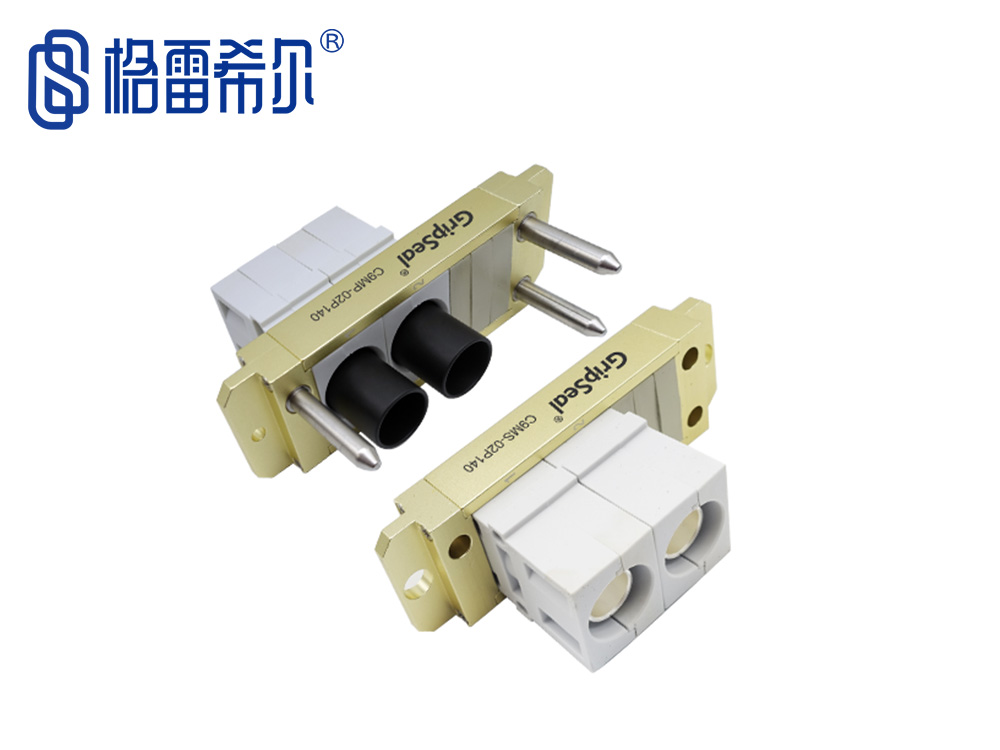

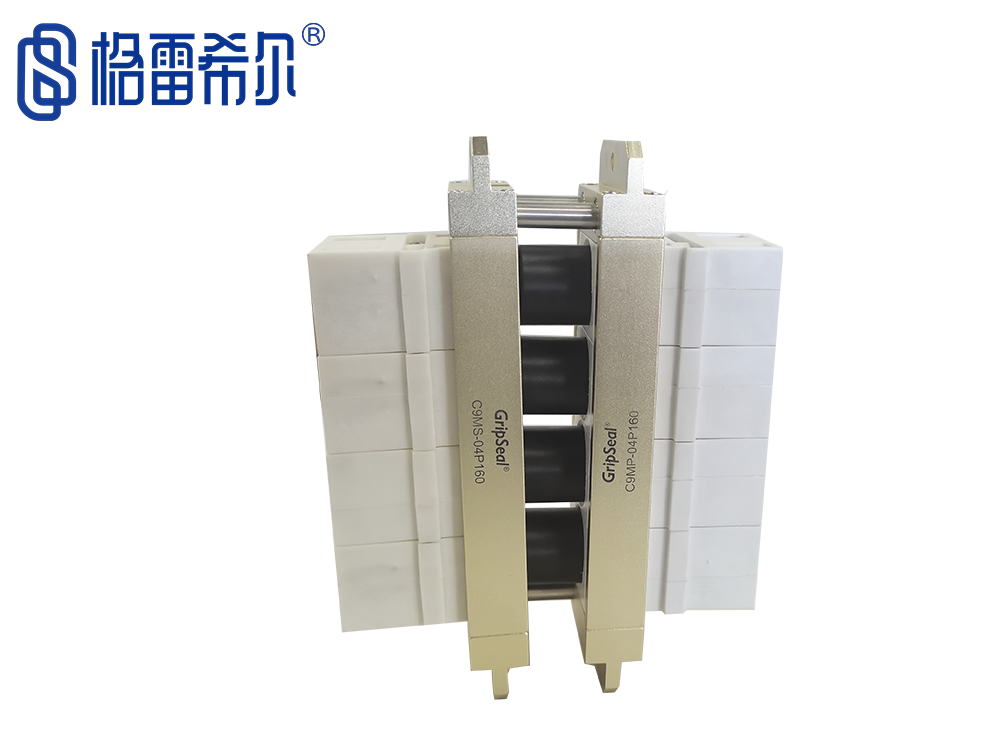

| 2針大電流對接塊 | 3針大電流對接塊 | 4針大電流對接塊 |
C9M驅動大電流對接模塊是C9對接板總成的其中一個部件，而C9對接板總成項目是格雷希爾GripSeal為托盤生產的最終連接方案，提供完整的大電流、信號電、冷卻水、以及和測試產品對接的測試電連接器和快速密封連接器等整體方案，可以完成及滿足EOL、DCR等綜合系統的測試。
【相關產品】：C系列公母頭，G系列快速接頭，GT系列水管組件，E10X單芯高壓線，退針器，E10系列電連接器
【本文標簽】：格雷希爾，C9對接板，電驅動，電池包，自動公母接頭 快速接頭，C9M對接模塊，新能源汽車
