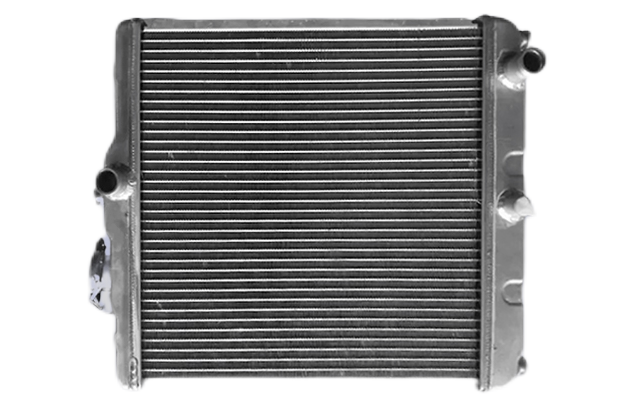

水冷板是新能源汽車電池冷卻管理系統的重要部件，起到很好的降溫效果以保護電池的作用。因此，水冷板的密封性測試必不可少，測試時需要將水冷板一進一出的兩端管口進行密封連接，可以起到即可抽出內部空氣也可向內部充入氦氣的作用。

水冷板氦檢測試快速密封方案存在以下幾個難點：

1、氦檢要求比一般氣密檢測更為精密，快速接頭對管口的密封需滿足氦檢要求；

2、產品需放入真空箱體中進行測試，而真空箱內除了氦檢氣源無其他驅動氣源，且真空箱內沒有用于接頭安裝的夾具；

3、水冷板管件壁厚較薄，且為鋁合金材質，容易產生劃痕，手動接頭彎折時的側向力可能會導致水冷板接口垂直度問題；

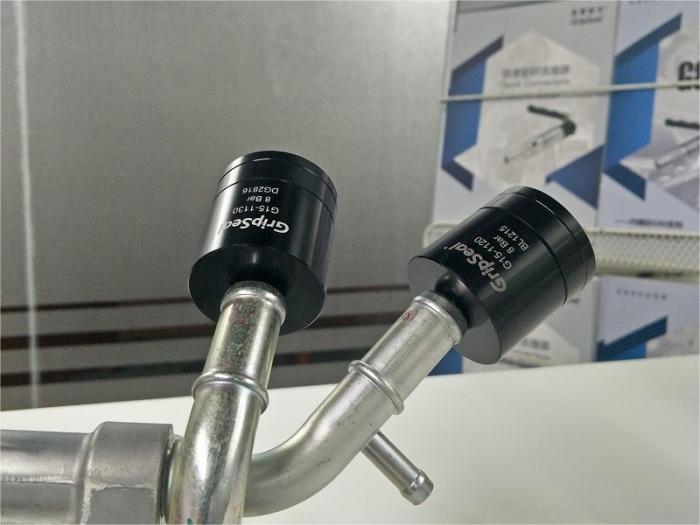

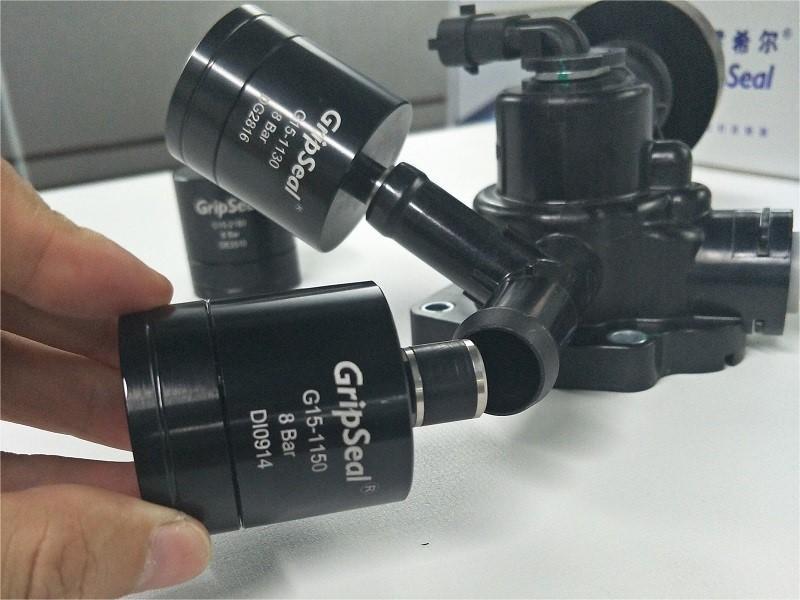

針對如上問題，格雷希爾GripSeal工程師推薦使用G15系列管內徑氣動接頭，密封性符合氦檢要求，密封圈接觸管壁不會產生壓痕或劃痕，由氣壓驅動密封圈膨脹形成密封連接無側向力。因真空箱內沒有氣動接頭需要的驅動氣源，所以需要在G15系列的基礎上配合“鎖氣螺絲”。大體意思是在驅動氣孔的位置加裝一個閥門裝置，讓驅動氣壓能在接頭內部保持穩定，直至測試完成，泄壓退出接頭，再配合相應的充氣母頭，可以實現對驅動氣源閥門進行快速連接充氣加壓。至此解決了水冷板測試時的密封難題，讓測試能夠穩定進行，并且操作簡便，效率高。

因G15系列是目前內孔自動化連接方面的唯一選擇，在汽車集成商這一塊應用廣泛，如：電機水道測試、發動機總成裝配測試、電機控制器測試、新能源電池包測試、發動機燃油系統測試、汽車空調系統測試、汽車排氣系統測試、剎車系統測試、汽車傳動系統測試等等。
