直管密封測試接頭

  • G20A系列低壓密封測試接頭
  • G20A系列低壓密封測試接頭
  • G20A系列低壓密封測試接頭G20A系列低壓密封測試接頭
  • G20A系列低壓密封測試接頭
G20A系列低壓密封測試接頭 G20A系列低壓密封測試接頭 G20A系列低壓密封測試接頭G20A系列低壓密封測試接頭 G20A系列低壓密封測試接頭

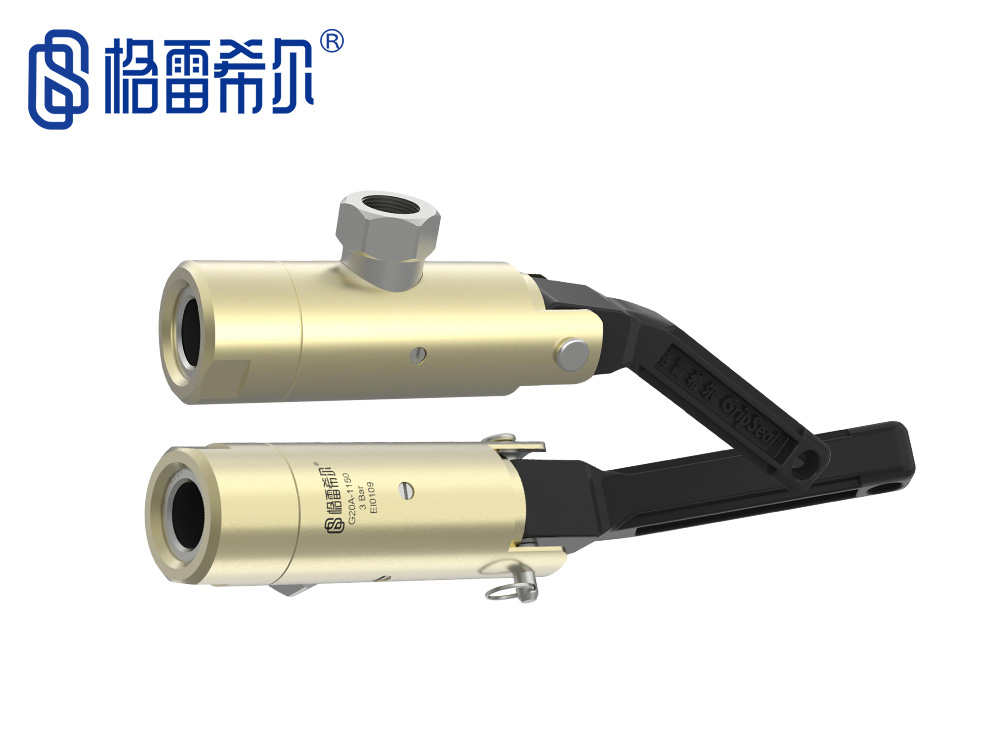

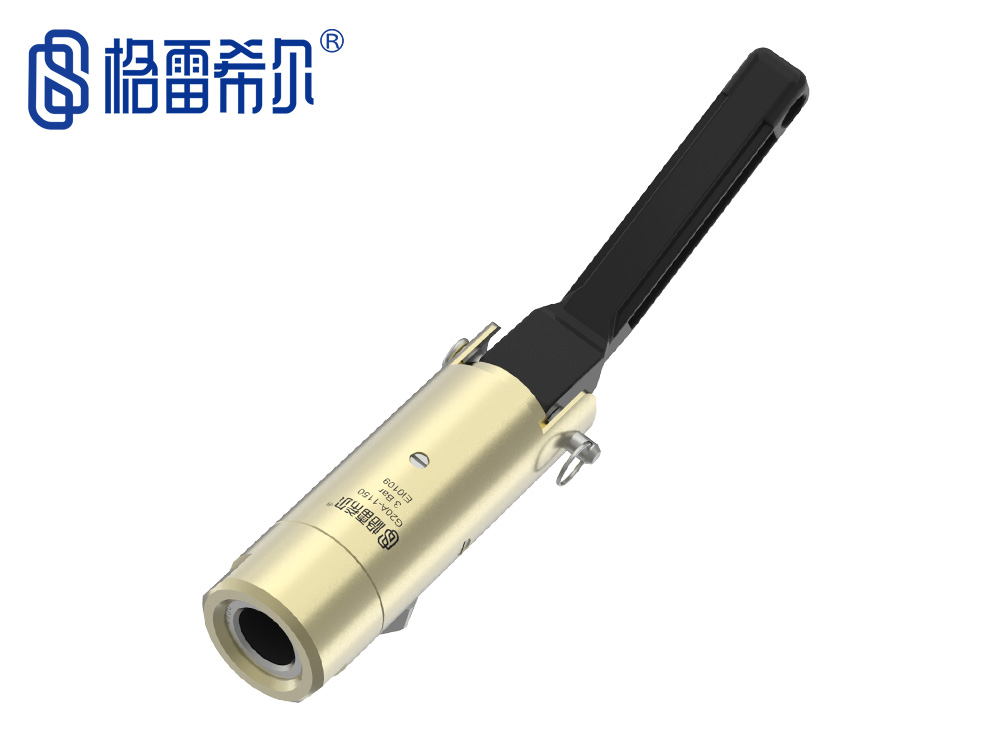

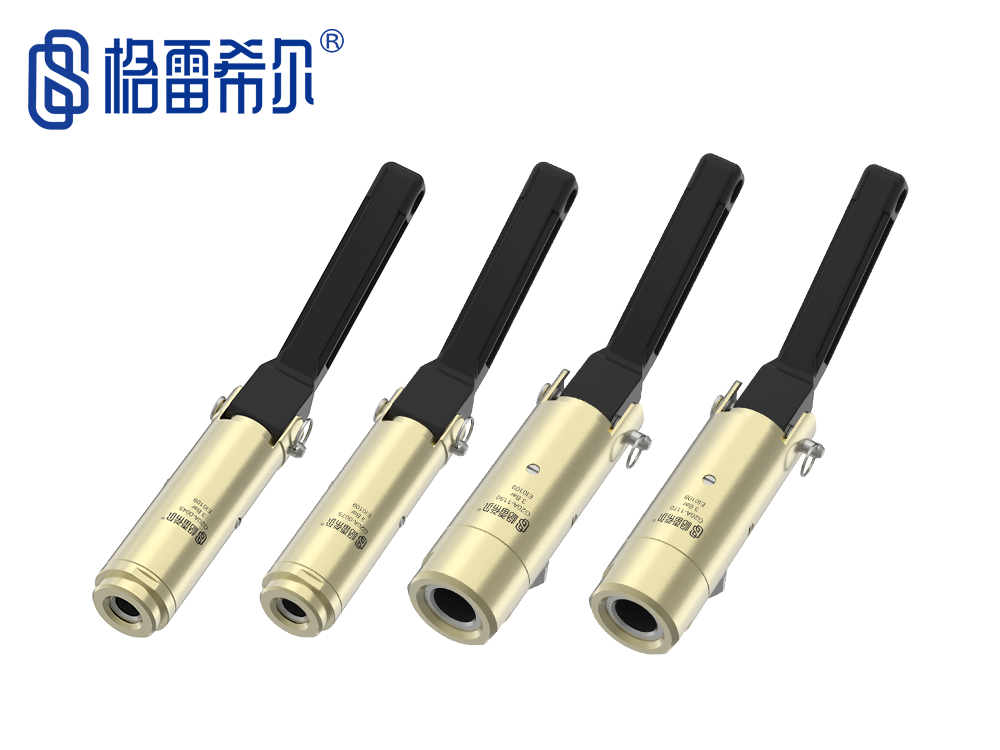

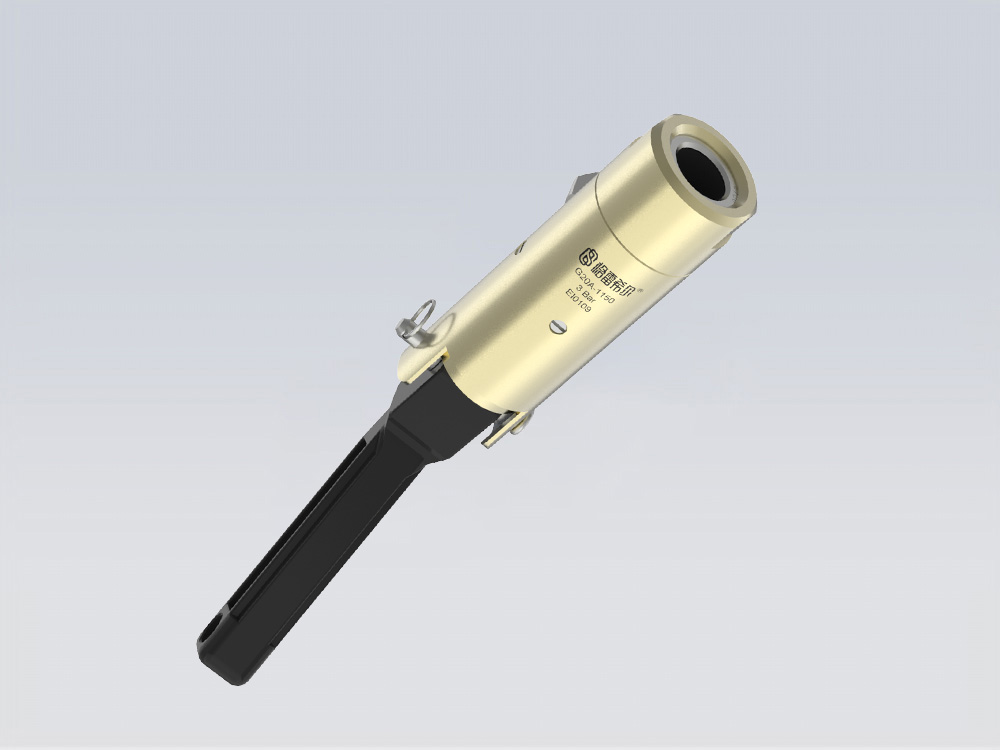

G20A系列低壓密封測試接頭

    密封方式:外包式

    密封范圍:0.8mm-23mm

    產品分類:直管密封測試接頭

    產品描述:G20系列低壓外包式密封測試接頭適用于測試氣壓 3Bar 以下的管件密封,采用密封圈膨脹的···

  • 在線訂購

G20A系列低壓外包式密封測試接頭適用于測試氣壓 3Bar 以下的管件密封,采用密封圈膨脹的方式對連接管件形成徑向密封面,密封效果好,對測試件外觀不會造成任何損傷。尾端把手式操作,操 作簡單,配置調節螺母,方便調節密封圈壓縮量,增大了快速接頭的適應范圍。


產品視頻

PRODUCT VIDEO

格雷希爾



密封連接方案

SEALING CONNECTION SCHEME

GripSeal

G20A快速密封接頭

&  通過設置傳感器的位置,提前判斷連接是否到位
&  通過高集成自動化測試,最大化提升產量能力
&  自動化操作精準可靠
&  消除因連接失敗導致的浪費
&  改善整個測試工序的穩定


產品參數

PRODUCT PARAMETERS

密封測試接頭

操作壓力:從真空到8Bar

G20A系列結構圖

密封范圍:10mm~34mm
插入尺寸:1、2號主體:15mm,3、4號主體:30mm
流量接口:G1/8,  G1/4,  G1/2
主體材料:鋁合金/不銹鋼
主密封圈:氯丁橡膠/硅橡膠
內密封圈:丁腈橡膠
操作溫度:-20℃至120℃


產品特點

Product  features

快速接頭

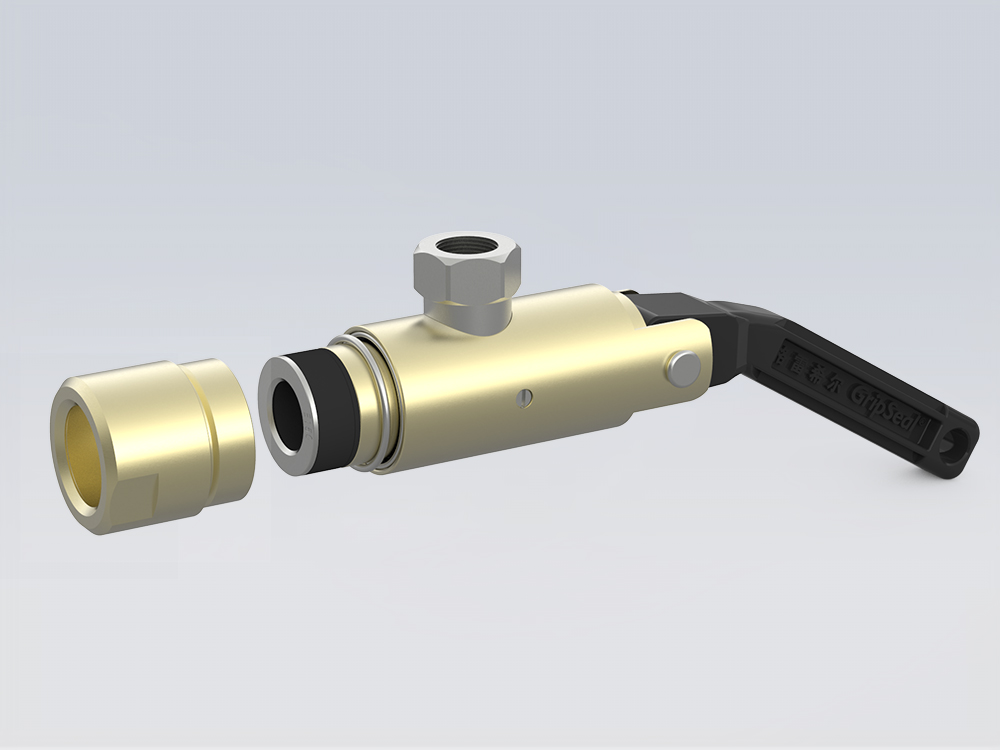

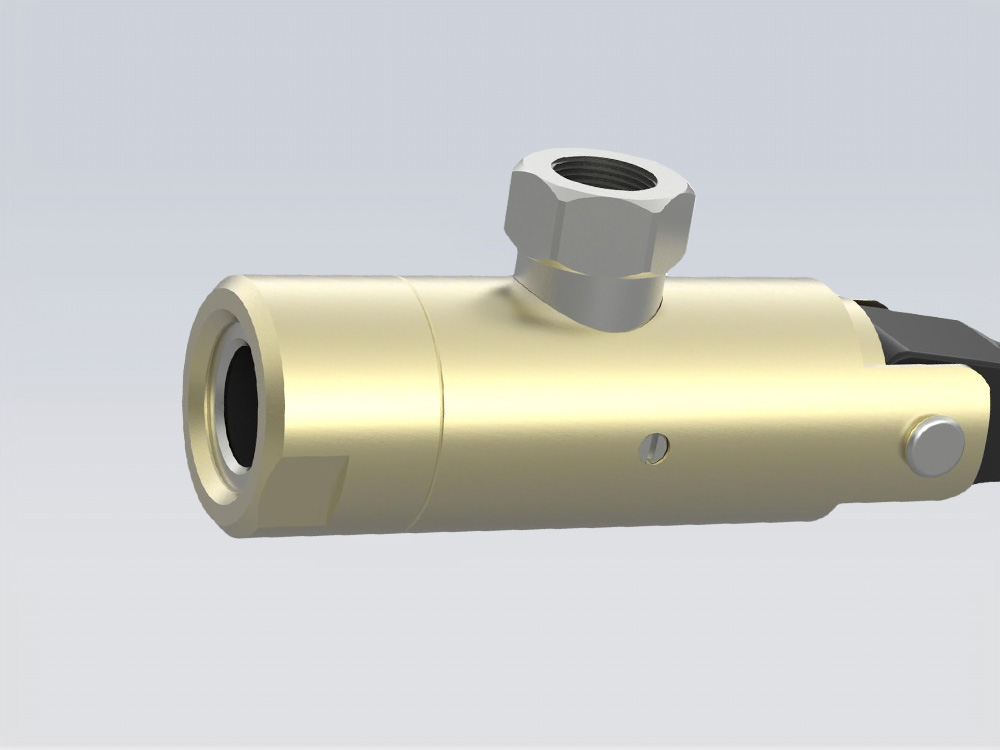

G20A密封接頭特點1

G20A密封接頭特點2

G20A密封接頭特點3

G20A密封接頭特點4

G20A密封接頭特點5

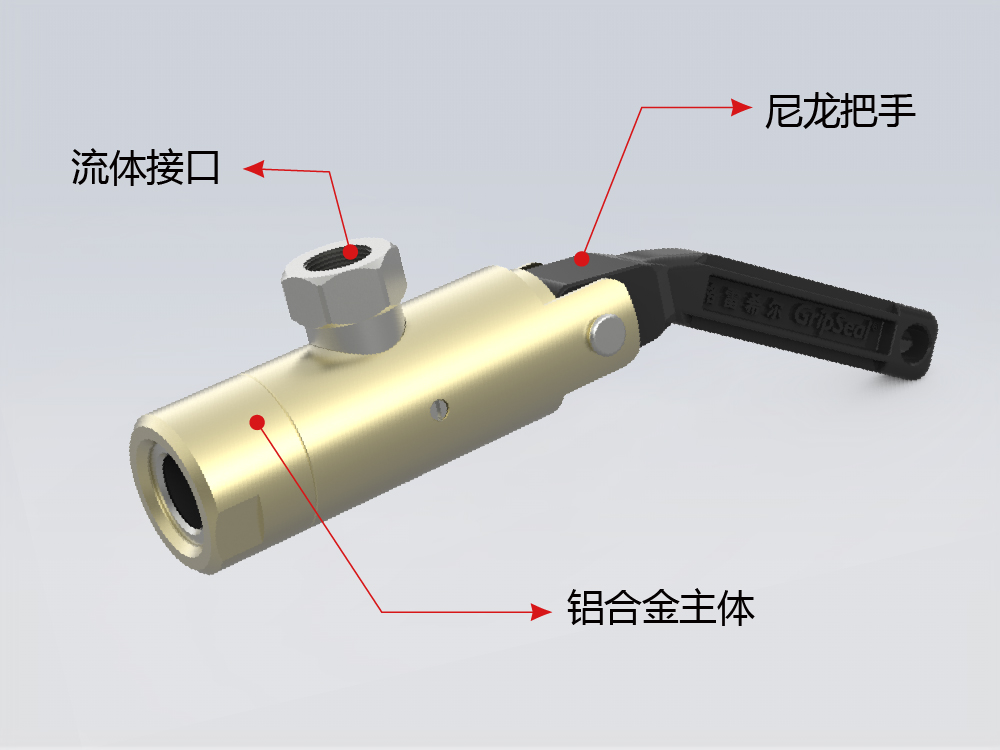

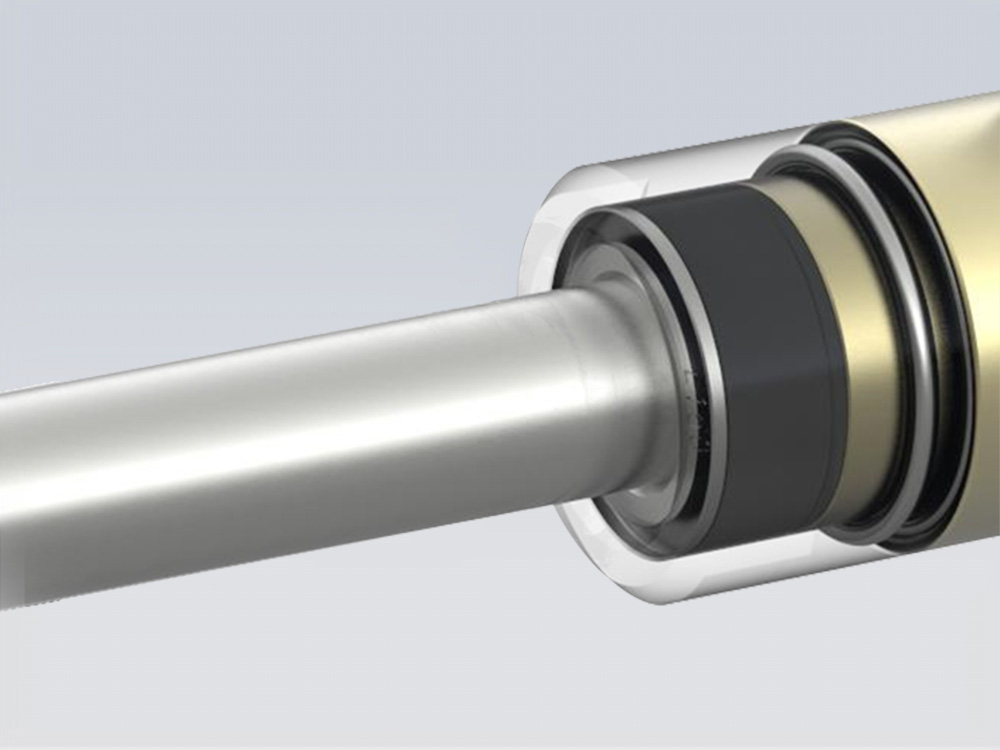

無損傷:

密封圈接觸面封面,沒有硬物接觸,對測試管件無刮傷,多種密封圈材質可選

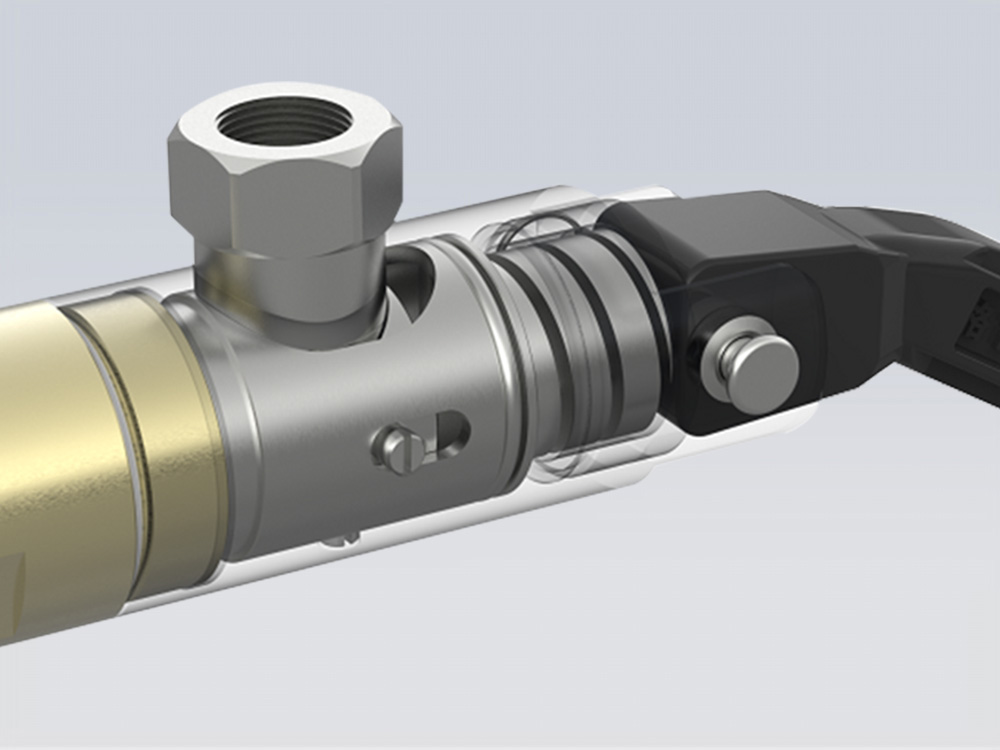

調節螺母:

用來控制密封圈的膨脹量,適配范圍更廣

鋁合金主體:

輕便堅固,操作強度低

維護簡單:

無需工具即可拆卸,方便后期進行維護

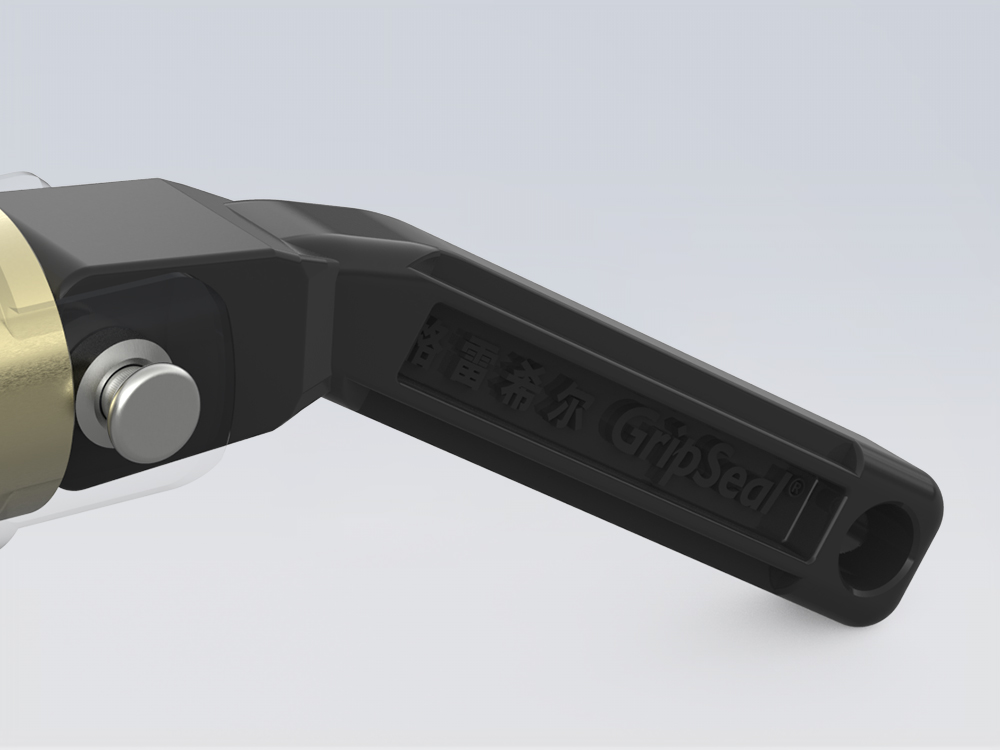

把手操作:

輕便耐磨,降低操作強度,簡單省力


操作方式

Operation mode

操作方式

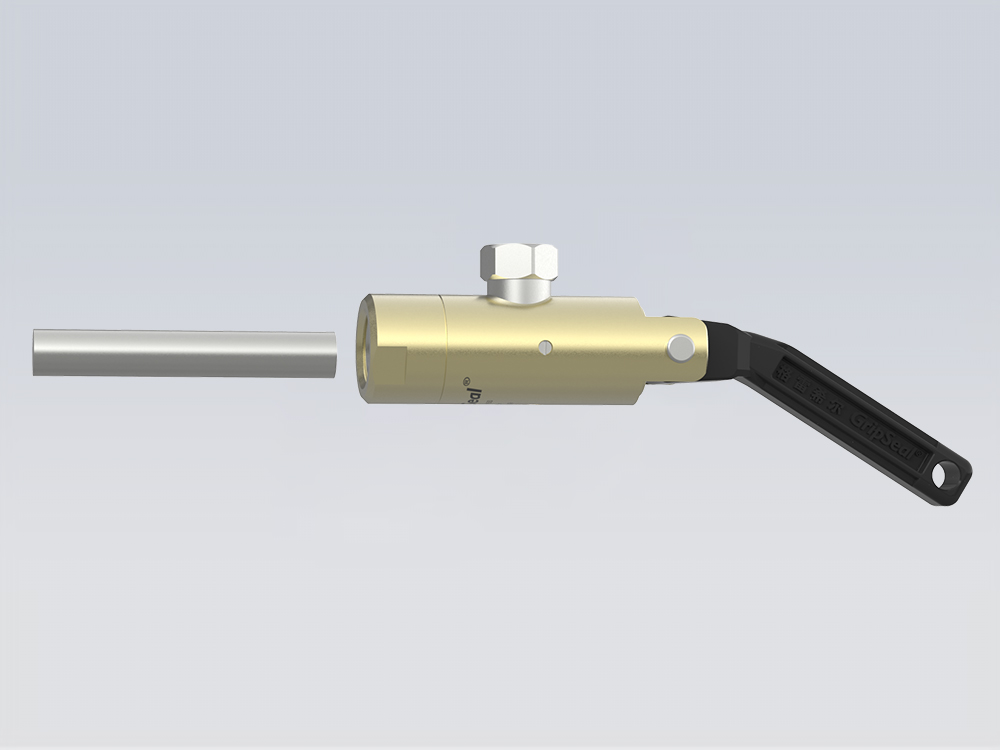

G20A密封接頭操作步驟1

G20A密封接頭操作步驟2

G20A密封接頭操作步驟3

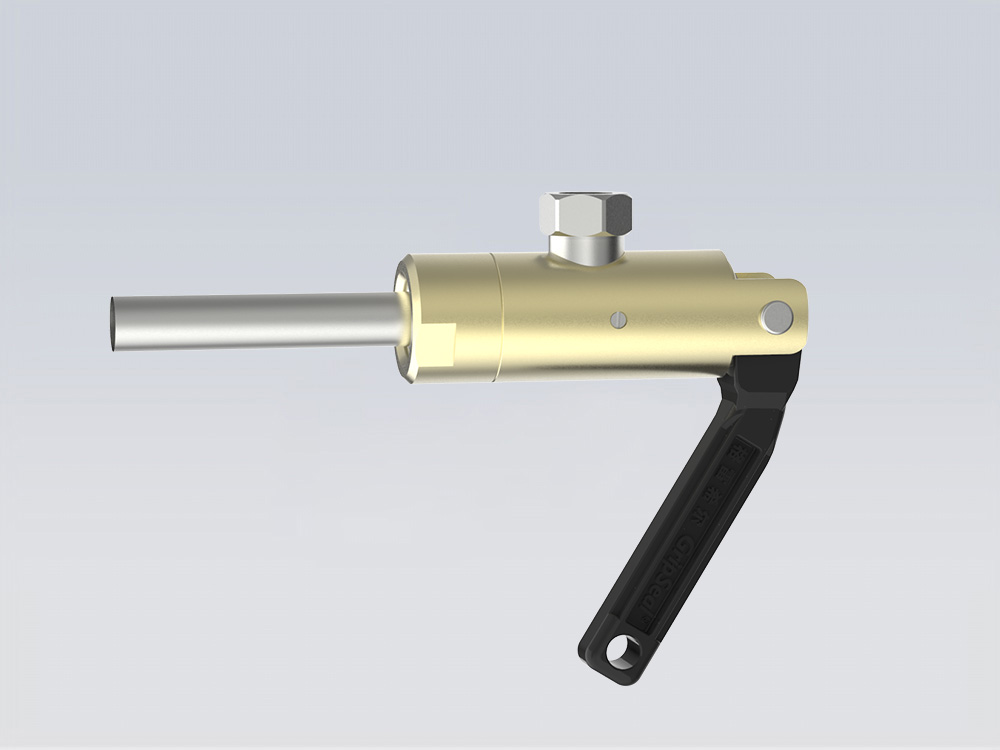

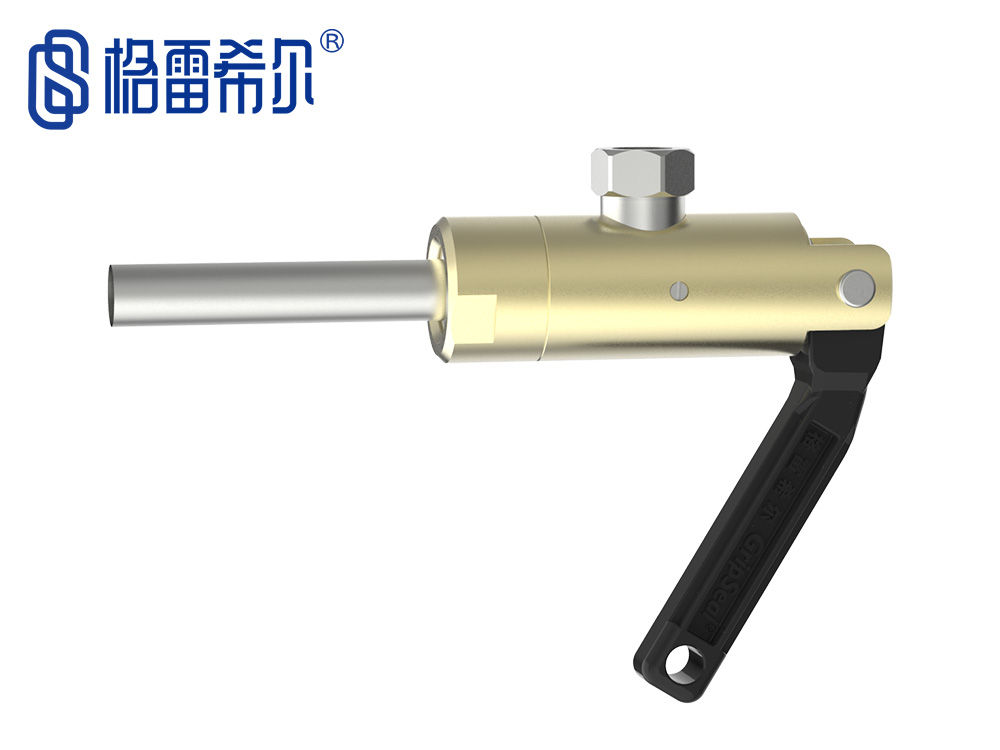

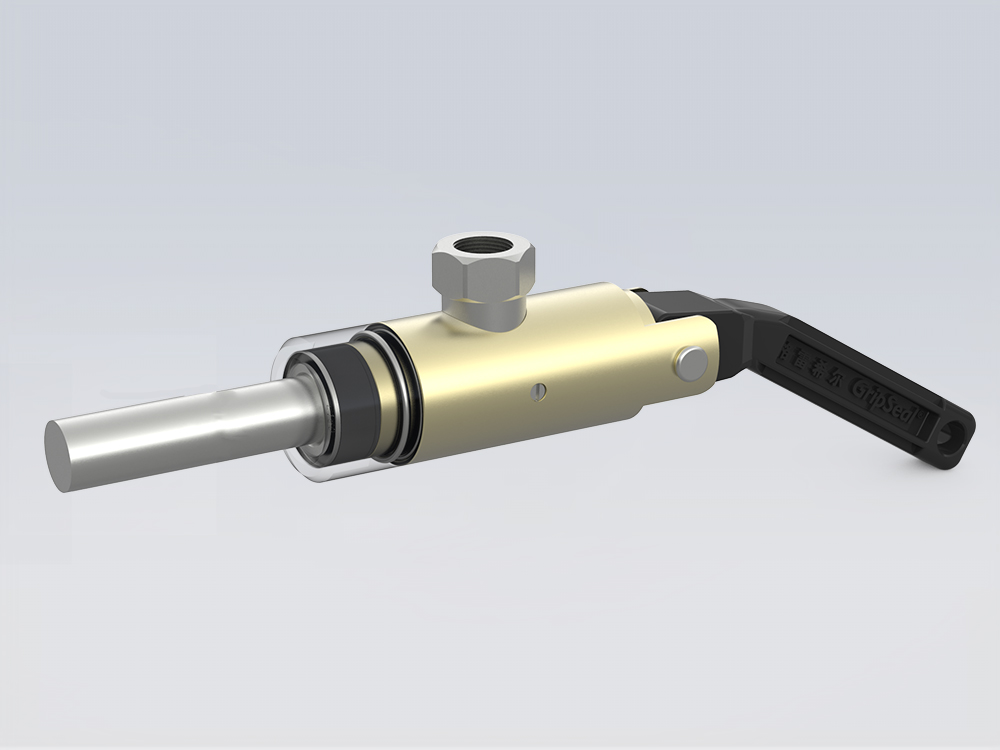

第一步:

將測試管件插入密封接頭的測試口內

第二步:

將測試件插入測試孔底部

第三步:

扳動把手,此時測試件被縮進在測試孔內完成密封


應用案例

Application cases

應用案例

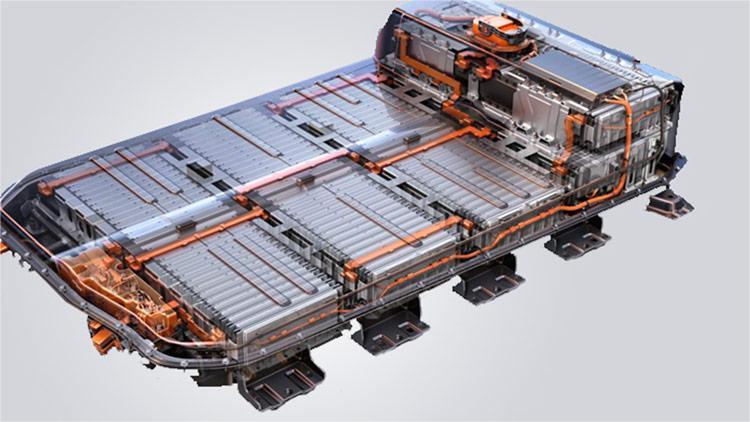

新能源汽車電接口封堵

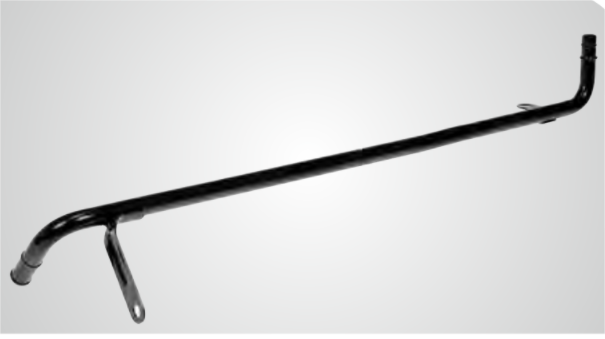

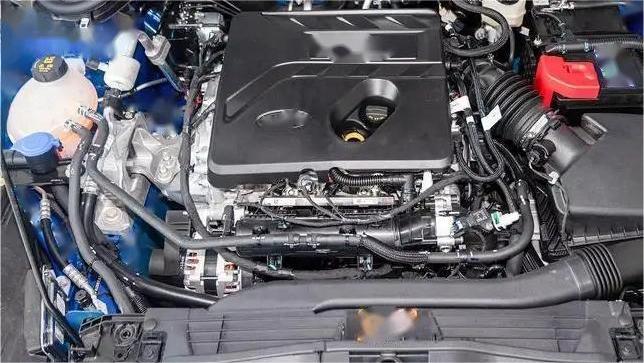

發動機冷卻水管測試

航空管道封堵測試

新能源汽車電接口封堵 發動機冷卻水管測試 航空管道測試


規格型號表

Specification and Model Table

規格型號表

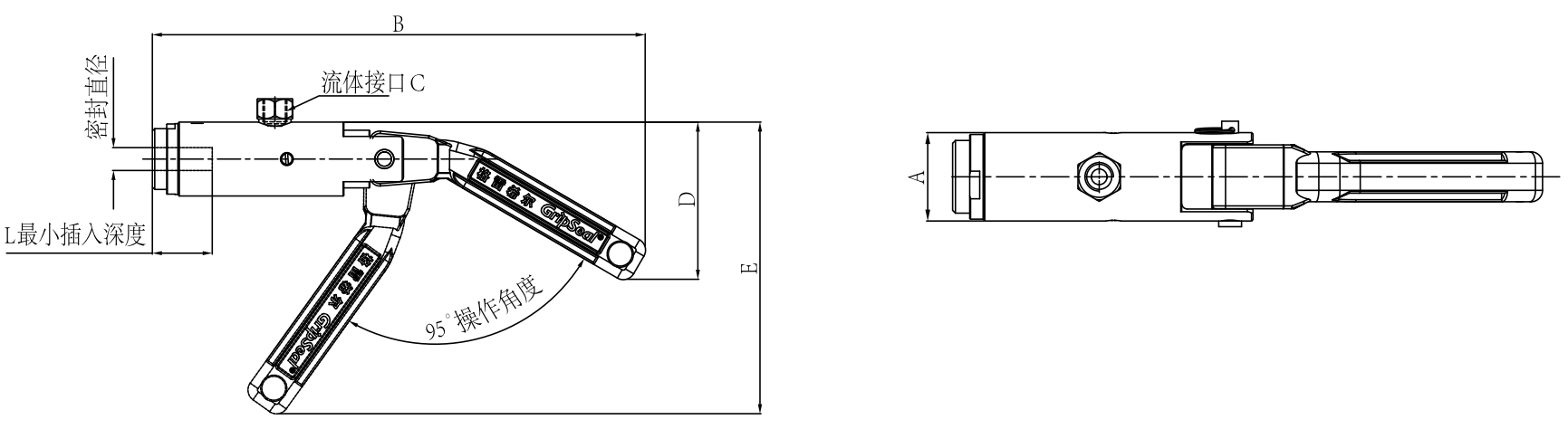

G20A系列平面圖

產品型號 密封直徑 尺寸 A 尺寸 B 尺寸 C 尺寸 D 尺寸 E 插入深度 L 密封圈型號
G20A-0007D 0.8-1.3mm 29.7mm
206.9mm G1/8 65.7mm 124.4mm 15.4mm SG20A0007D
G20A-0013D 1.3-2.0mm SG20A0013D
G20A-0020D 2.0-3.3mm SG20A0020D
G20A-0025 2.5-4.5mm
SG20A0025
G20A-0045 4.5-6.5mm SG20A0045
G20A-0065 6.5-8.5mm SG20A0065
G20A-0075 7.5-9.5mm SG20A0075
G20A-0085 8.5-10.5mm SG20A0085

G20A-0095

9.5.5-11.5mm

SG20A0095

G20A-0105 10.5-13.0mm SG20A0105
G20A-1110 11-13.0mm 37.5mm 214.3mm G3/8 72.2mm 128.3mm 15.6mm SG20A1110
G20A-1130 13-15mm SG20A1130
G20A-1150 15-17mm SG20A1150
G20A-1160 16-18mm SG20A1160
G20A-1170 17-19mm SG20A1170
G20A-1180 18-20mm SG20A1180
G20A-1190 19-21mm SG20A1190
G20A-1210 21-23mm SG20A1210


更多規格型號請咨詢格雷希爾GripSeal銷售人員,除了常規的標準品外,還有強大的定制能力來滿足客戶復雜的管口快速密封連接,從手動連接到自動化,為客戶測試過程提供穩定、可靠、快速地密封。
