螺紋密封測試接頭

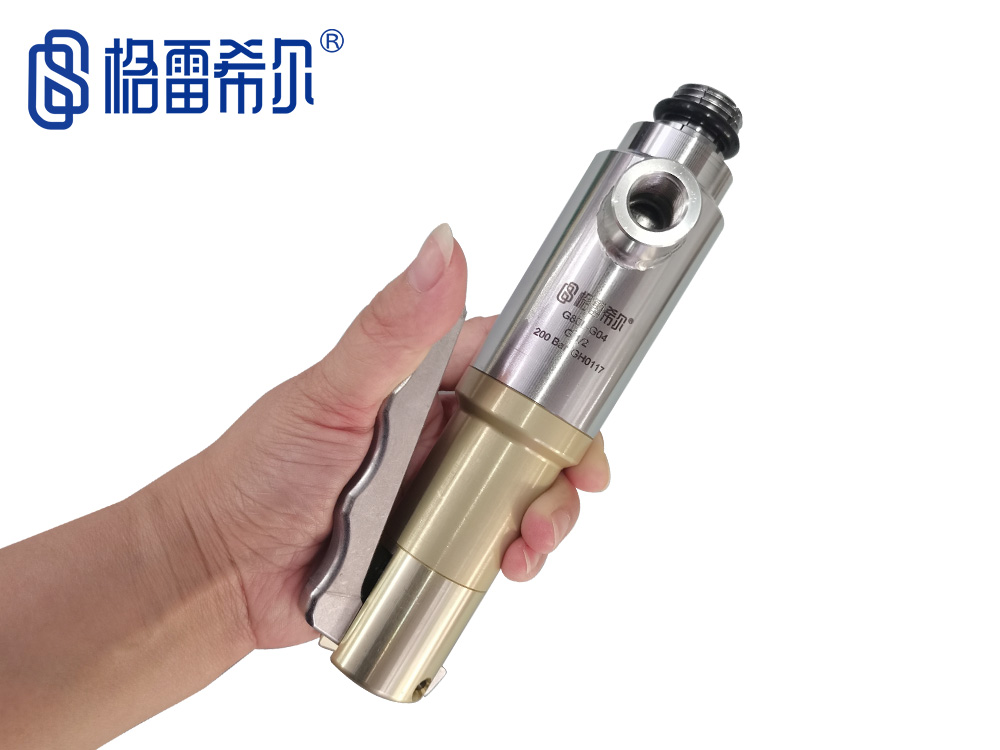

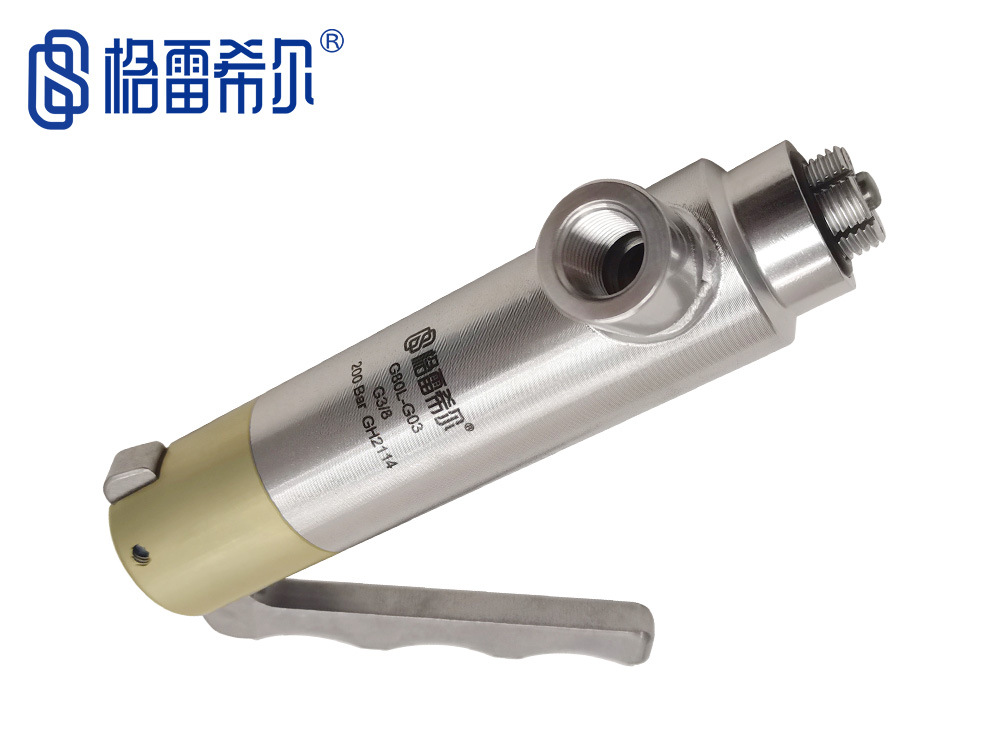

G80L-G管螺紋密封測試接頭

密封方式：內螺紋

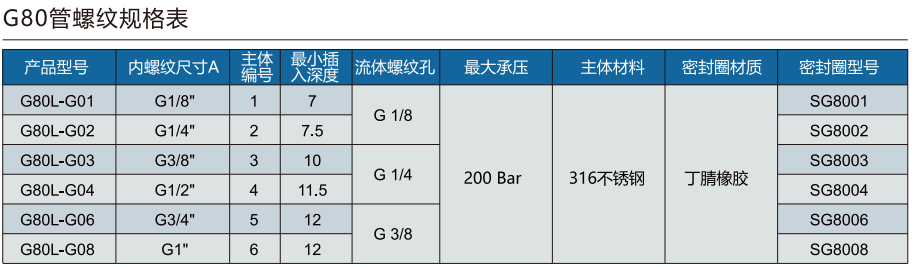

密封范圍：參見選型表

產品分類：螺紋密封測試接頭

產品描述：G80L-G系列是一款針對G螺紋管件密封連接的高壓力測試接頭，其密封尺寸為G1/8"、G1/4"、···

淘寶訂購

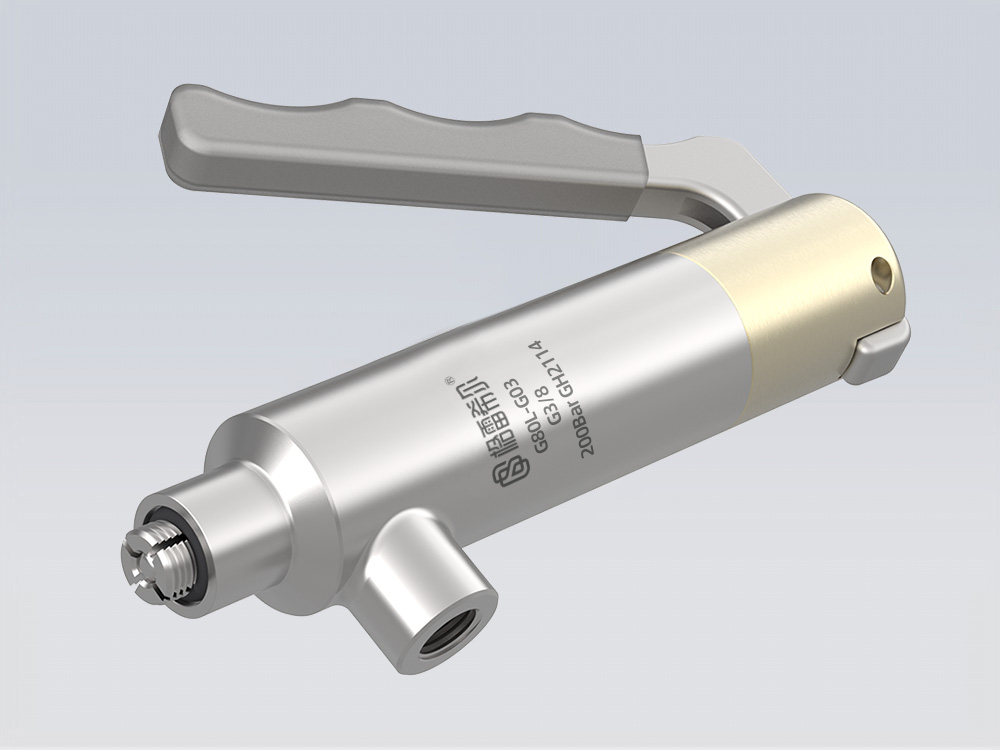

G80L-G系列是一款針對G螺紋管件密封連接的高壓力測試接頭，其密封尺寸為G1/8"、G1/4"、G3/8"、G1/2"、G3/4"、G1"，最大承壓可達200Bar，主體由SS316不銹鋼材質制作，其驅動方式有手柄驅動，氣壓驅動和按鈕驅動，可相互替換，減少改造成本，并提供定制化服務。（?點擊此處進入淘寶鏈接）

密封連接方案

SEALING CONNECTION SCHEME

	& 內螺紋高壓密封連接
	& 改善工作效率，降低生產成本
	& O形密封圈更換簡單，使用壽命長

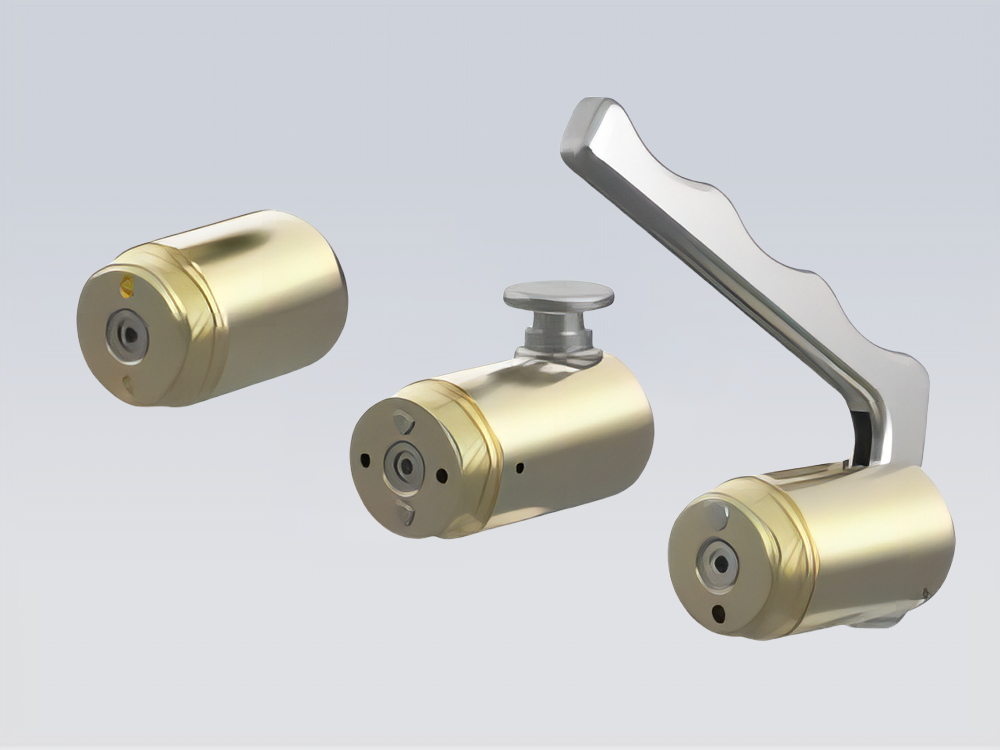

	& 多種驅動方式，滿足不同應用場景的要求
	& 主體316不銹鋼結構，力學性能優秀，堅固耐磨
	& 內部結構維護模塊化，一體更換，維修簡單

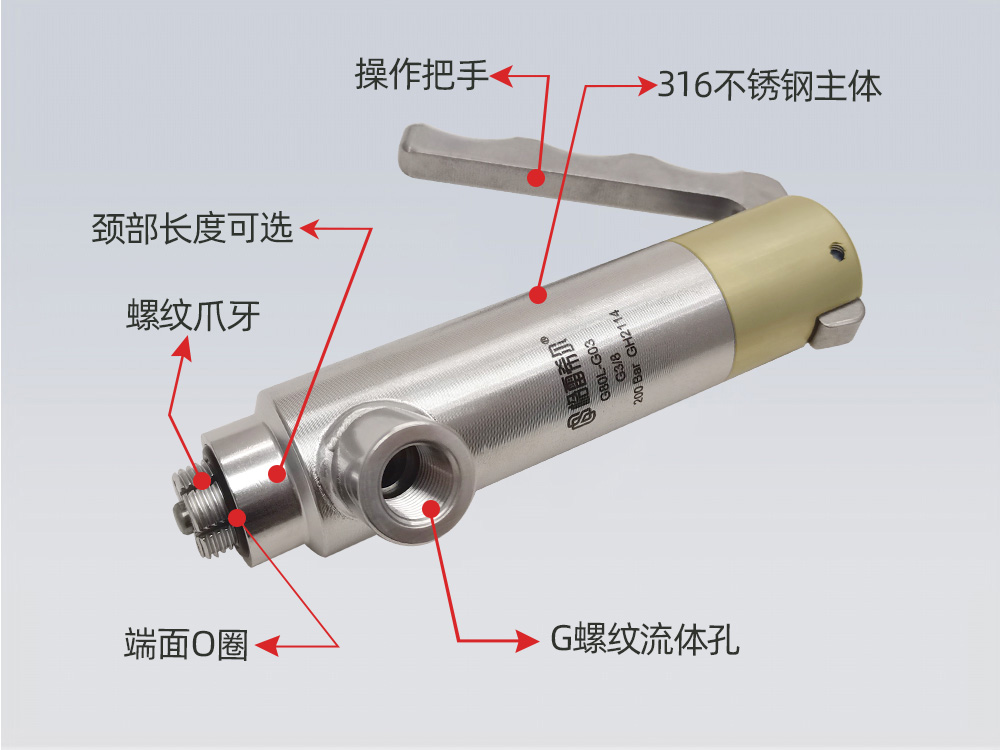

產品特點

PRODUCT FEATURES

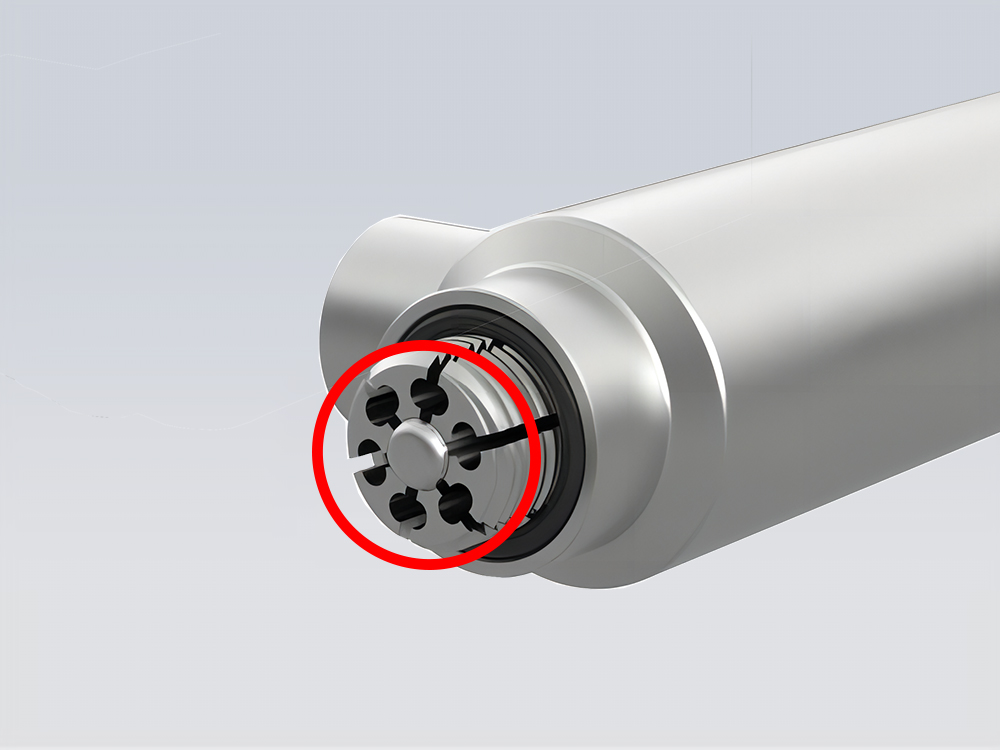

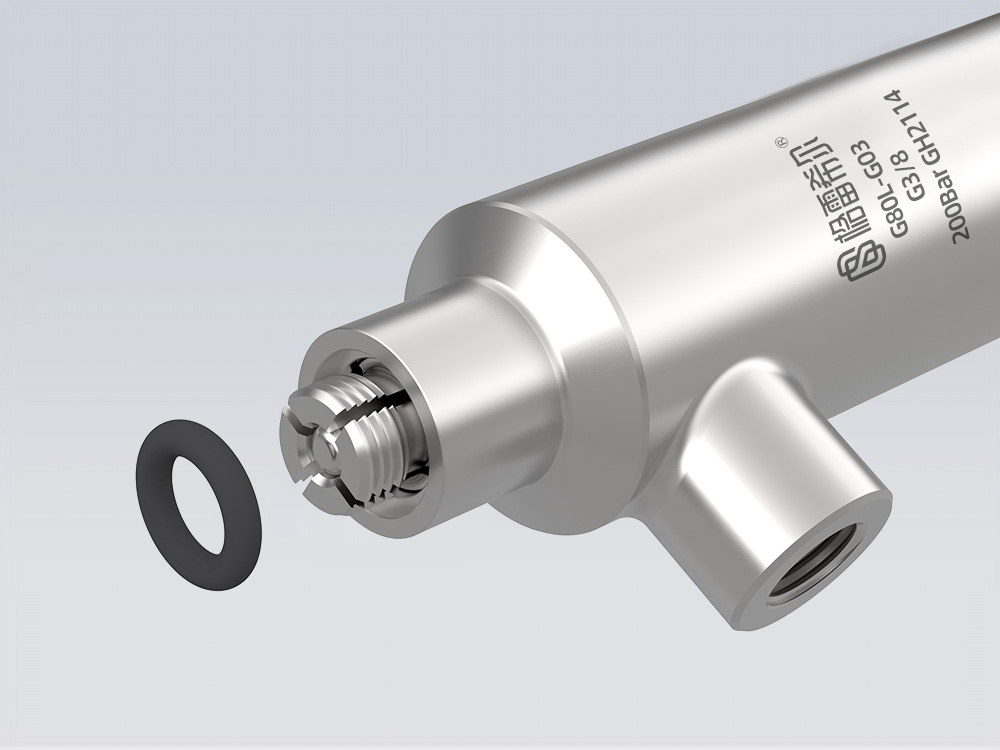

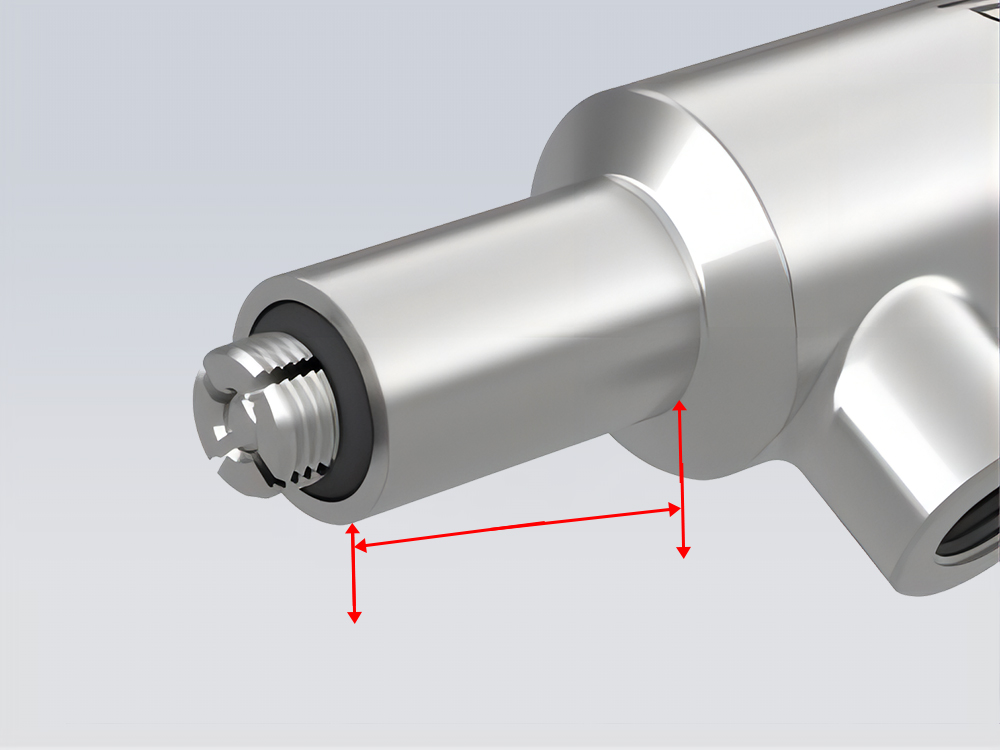

螺紋爪牙膨脹式鎖緊內螺紋孔，對螺牙損傷小	驅動方式多樣化，滿足客戶手動、氣動操作要求	接頭頸部長度可根據實際應用場景定制	螺牙上附有的流量孔可提高流量縮短測試時間	端面O性密封圈更換簡單，易于維護

產品參數

PRODUCT PARAMETERS

& 操作壓力：從真空到200Bar
& 密封范圍：參見選型表
& 流量接口：G1/4、G1/8、G3/8
& 主體材料：SS316 不銹鋼
& 主密封圈：丁腈橡膠
& 內密封圈：丁腈橡膠
& 插入尺寸：7mm-12mm
& 操作溫度：-20℃至120℃

操作方法

OPERATION METHOD

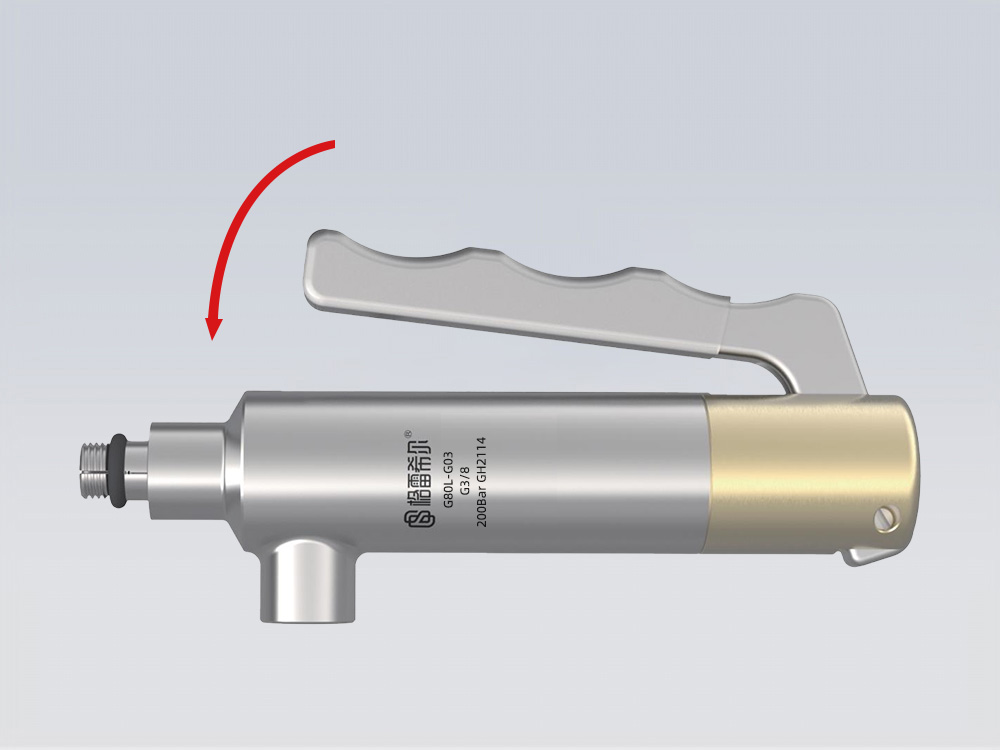

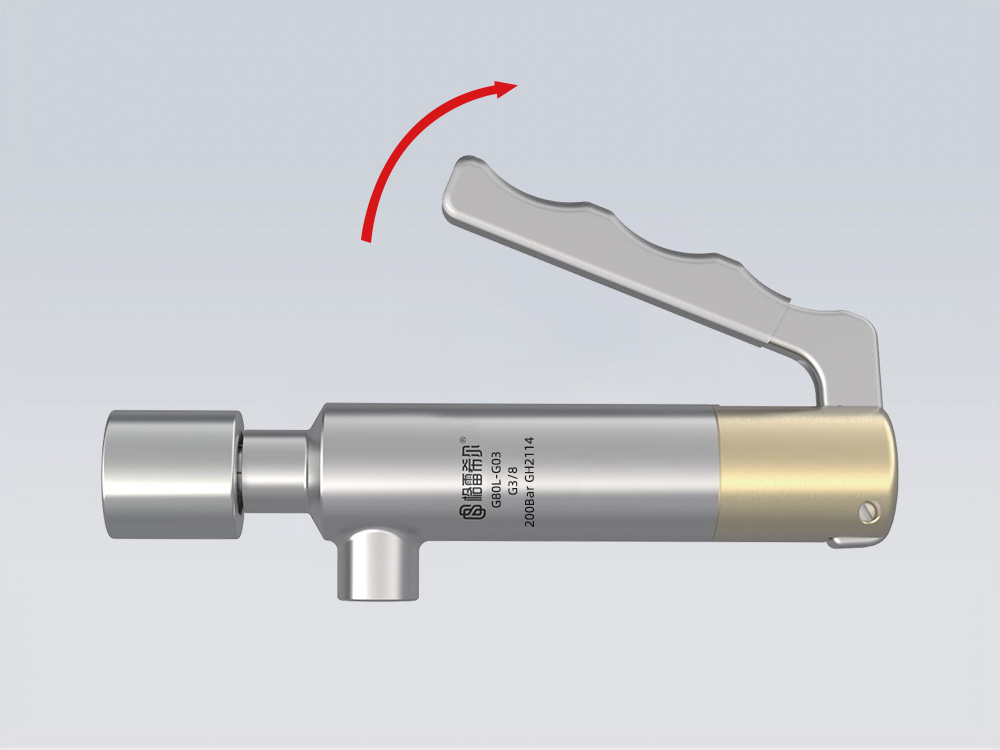

第一步：握緊手柄，爪牙伸出并處于收縮狀態	第二步：向測試件接口方向插入爪牙，直到爪牙完全插入接口內部。	第三步：松開手柄，金屬爪牙擴張完成抓緊及密封動作
