　　格雷希爾C9M自動對接板通過掌握正確的接線方法和注意事項，我們能夠更好地利用格雷希爾C9M自動對接板進行快速、高效、可靠的對接操作。

　　一、準備工作

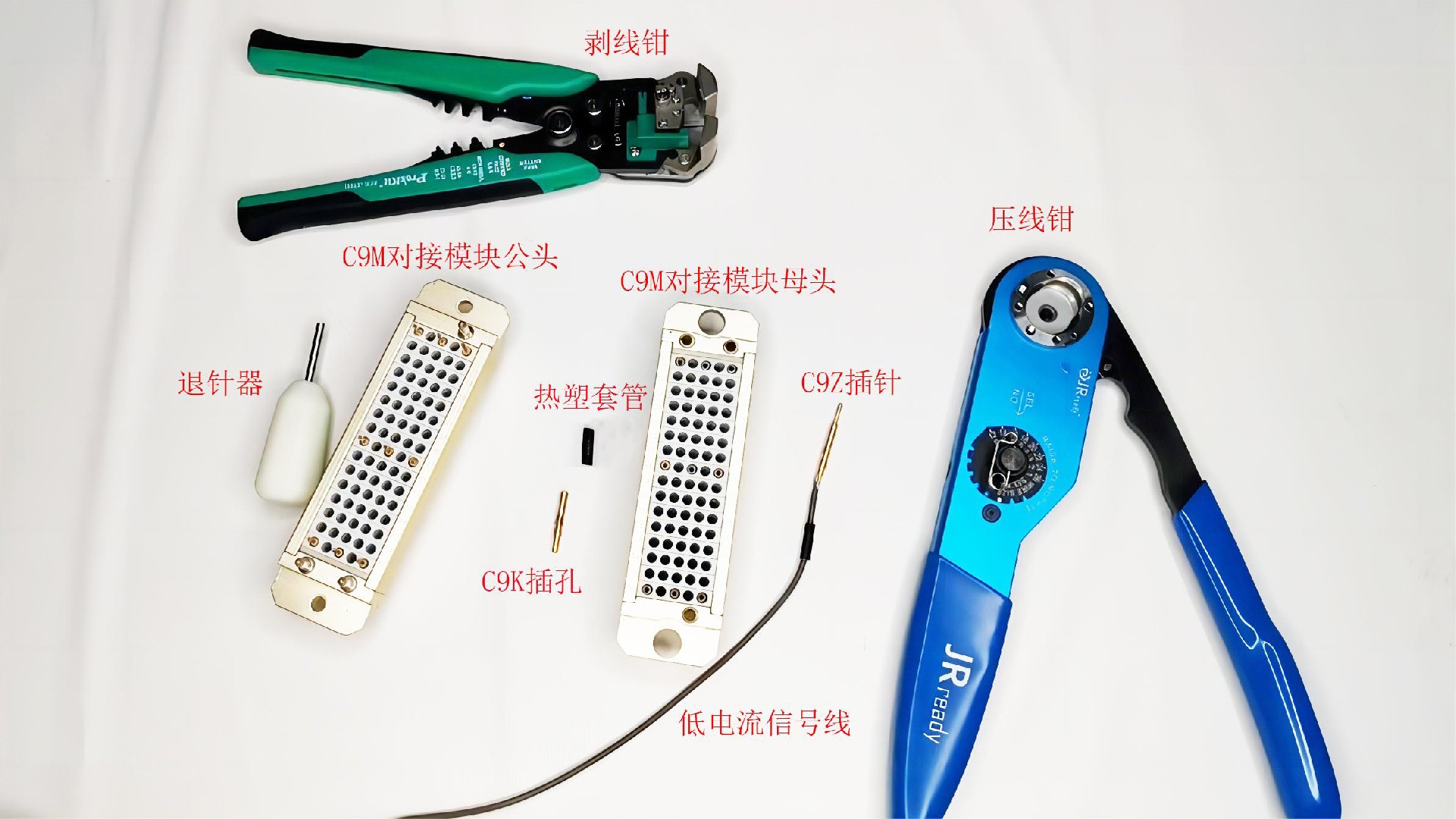

　　在開始接線之前，首先需要準備以下工具和材料：

　　1. 剝線鉗或小刀

　　2. 壓線鉗

　　3. 退針器

　　4. C9Z插針/C9K插孔

　　5. 熱風槍

　　6. C9M自動對接板公母頭

　　7. 低電流信號線(導線)

　　8. 熱塑套管

　　二、接線步驟

　　在準備好工具和材料后，可以按照以下步驟進行接線：

　　1. 將低電流信號線(導線)按照C9M自動對接板公母頭的序號標注好編號

　　2. 將導線用剝線鉗或小刀剝開外皮，剝開長度需比插針/插孔尾部接線部位長個1--2毫米

　　3. 用手將剝開的線束捻合在一起，然后插入插針/插孔的尾部，確保線束插入到底部。

　　4. 將導線與插針/插孔相連接的地方用壓線鉗進行壓接，避免在安裝和使用的時候出現脫落的情況。

　　5. 將熱塑套管從導線的尾端穿進至剛才壓線鉗壓接的地方，用熱風搶將熱塑套管加熱包裹住接線的地方。

　　6. 將它們按照標注好的編號插入到相對應的C9M對接模塊上面。

　　7. 檢查插針/插孔與對接模塊的連接是否牢固，不要出現松動的情況。

　　三、注意事項

　　在接線過程中，需要注意以下幾點：

　　1. 插針/插孔和導線必須匹配，不能太大或太小。

　　2. 插針插入有銷針的公頭，插孔插入有銷孔的母頭。

　　3. 插針/插孔與導線必須要進行壓接才能插入對接模塊里。

　　4. 在固定插針/插孔和對接板時，要確保連接牢固可靠。

　　5. 在修剪導線時，要保留足夠的長度以備后續調整。

　　6. 如果發現插錯了可以用退針器對準插針/插孔插進去，用手捏住導線就可以將它們退出原來的位置 。
